LED Modül Nedir? LED Panel ve Kabinden Farkı
LED modülün bileşenlerini, panel ve kabin terimlerinin farkını ve 320 × 160 mm modüllerde çözünürlük, LED paketi ve güç değerlerini inceleyin.
LED modül, LED ekranın görüntü yüzeyini oluşturan temel elektronik birimdir. Modüller yan yana ve üst üste dizilerek ekranın fiziksel ölçüsünü ve toplam piksel çözünürlüğünü oluşturur. Tekliflerde aynı birim için "panel", "modül" veya "kabin" kelimeleri farklı anlamlarda kullanılabildiği için terimleri doğru ayırmak önemlidir.
Kısa cevap: LED modül; ön yüzünde RGB LED'ler, arkasında devre kartı (PCB), sürücü entegreleri ve güç/veri bağlantıları bulunan, belirli bir ölçü ve piksel sayısına sahip birimdir. Örneğin 320 × 160 mm ölçüsündeki bir P2.5 modülde yatayda 128, dikeyde 64 piksel bulunur. Kabin ise modülleri, güç kaynaklarını ve alıcı kartı taşıyan mekanik yapıdır. "LED panel" ifadesi bağlama göre modülü, kabini veya bir aydınlatma armatürünü anlatabilir.

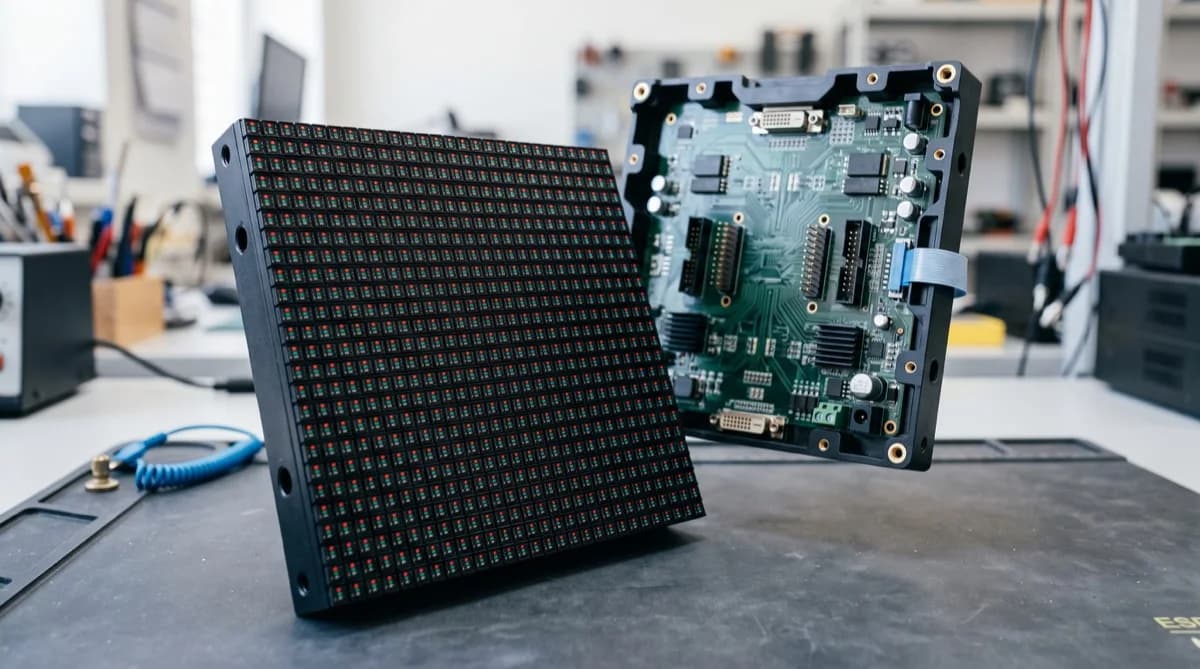

Modülün İçinde Neler Var?
- LED paketleri: Ön yüzde kırmızı, yeşil ve mavi ışığı üreten paketler. Paket adı (ör. SMD1515) fiziksel ölçüyü anlatır; piksel aralığıyla aynı şey değildir.
- PCB: LED'lerin ve devrenin taşıyıcısı.
- Sürücü entegreleri: LED kanallarını, parlaklığı ve taramayı kontrol eder.
- Güç ve veri konnektörleri: Modülü kabindeki güç kaynağına ve alıcı karta bağlar.
- Maske ve gövde: Ön yüzü korur, kontrastı ve montajı etkiler.
Güç kaynağı ve alıcı kart çoğu tasarımda modülün değil kabinin bileşenidir. Alıcı kartın görevini NovaStar receiving card nedir? yazısında, güç kaynağı hesabını power supply kaç LED modül besleyebilir? yazısında anlattık.
Modül, Kabin ve Ekran Arasındaki Fark
| Birim | Ne yapar? | Örnek |
|---|---|---|
| Modül | Görüntünün bir bölümünü üretir. | 320 × 160 mm, 128 × 64 piksel P2.5 modül |
| Kabin | Birden fazla modülü, güç kaynaklarını ve alıcı kartı taşır. | Uygun tasarımda 2 sütun × 3 sıra modülle 640 × 480 mm kabin |
| Ekran | Kabinlerin ve kontrol sisteminin oluşturduğu bütün görüntü yüzeyi. | Kabin katlarıyla oluşan nihai ölçü ve çözünürlük |
Kabinin yapısını ve servis yönünü LED cabinet nedir? yazısında ayrıntılı anlattık.
"LED Panel" Ne Anlama Gelir?
LED panel terimi iki farklı sektörde kullanılır. LED ekran tarafında bazı tedarikçiler tek PCB birimine modül, çerçeveli haline panel, modülleri taşıyan yapıya kabin der; bazıları ise panel kelimesini doğrudan kabin için kullanır. Aydınlatma sektöründe LED panel, tavana takılan beyaz ışıklı armatürdür ve görüntü üretmez. İçinde LED bulunması onu görüntüleme modülüyle aynı ürün yapmaz.
Bu nedenle bir teklifte "panel" yazıyorsa hangi fiziksel birimin kastedildiğini, ölçüsünü ve piksel sayısını yazılı olarak isteyin. Fiyat karşılaştırması ancak aynı birim üzerinden yapılabilir.
Kayıtlı Modüllerde Ölçü, Çözünürlük ve Güç
Aşağıdaki değerler sitede kullandığımız Dahua modül kayıtlarından alınmıştır. Tüm modellerin ölçüsü 320 × 160 mm olsa da piksel sayısı, LED paketi ve güç değeri farklıdır. Değerler bu modellere aittir; başka ürünlere genellenmez.
| Model | Kullanım | Modül çözünürlüğü | LED paketi | Maks. güç | Ağırlık |
|---|---|---|---|---|---|
| P1.25 (IFS-EIA1.2S-C) | İç mekan | 256 × 128 | SMD1010 | 25 W | 0,5 kg |
| P1.86 (IFS-EIA1.8S-C) | İç mekan | 172 × 86 | SMD1515 | 20 W | 0,42 kg |
| P2.5 Indoor (IFS-EIA2.5S-C) | İç mekan | 128 × 64 | SMD2121 | 20 W | 0,42 kg |
| P2.5 Outdoor (IFS-EOA2.5S-C) | Dış mekan | 128 × 64 | SMD1516 | 40 W | 0,46 kg |
| P3.076 (IFS-EOA3S-C) | Dış mekan | 104 × 52 | SMD1516 | 40 W | 0,43 kg |
| P4 (IFS-EOA4S-C) | Dış mekan | 80 × 40 | SMD1921 | 40 W | 0,45 kg |
| P5 (IFS-EOA5S-C) | Dış mekan | 64 × 32 | SMD1921 | 40 W | 0,44 kg |
Datasheet'i Kontrol Etmenin Basit Yolu
Modülün piksel sayısını piksel aralığıyla çarptığınızda fiziksel ölçüye yakın bir değer çıkmalıdır. P1.25 modülde 256 × 1,25 = 320 mm ve 128 × 1,25 = 160 mm sonucu tutarlıdır. P3.076 kaydında 104 × 3,076 ≈ 320 mm olduğu için gerçek pitch, yuvarlanmış "P3" adından farklıdır. Değerler uyuşmuyorsa ürün adını, gerçek pitch'i ve modül ölçüsünü yeniden sorun. Bu konuyu yuvarlatılmış ve gerçek pixel pitch farkı yazısında anlattık.
Ekranın toplam çözünürlüğü; modül çözünürlüğü ile yatay ve dikey modül sayısının çarpımıdır. Hesabı LED ekran çözünürlük hesaplama formülü yazısında ve modül sayısı hesaplayıcı ile yapabilirsiniz.
Aynı Ölçü, Aynı Modül Demek Değil
Modüler yapı servis kolaylığı sağlar; ancak aynı fiziksel ölçü tek başına uyumluluk garantisi değildir. Sonradan eklenecek veya değiştirilecek modülde pixel pitch, bağlantı yapısı, sürücü, tarama, renk kalibrasyonu ve üretim partisi kontrol edilmelidir. Aynı ölçüdeki iç mekan ve dış mekan modülleri de birbirinin yerine kullanılmaz; farkını P2.5 iç mekan ve dış mekan farkı yazısında model değerleriyle anlattık. Yedek planı için yedek modül ve parça stoku yazısına bakabilirsiniz.
Sık Sorulan Sorular
LED modül ile LED panel aynı şey mi?
Bazen evet, bazen hayır. Bazı firmalar panel kelimesini modül, bazıları kabin için kullanır; aydınlatmada ise panel görüntü üretmeyen bir armatürdür. Teklifteki birimin ölçüsünü ve piksel sayısını isteyin.
LED modülün ömrü ne kadar?
Föylerde verilen LED ömrü değerleri belirli koşullardaki parlaklık düşüşünü anlatır ve tüm sistemin arızasız çalışma süresi değildir. Gerçek ömür; çalışma parlaklığı, sıcaklık, nem, güç kalitesi ve bakıma bağlıdır.
Arızalı tek modül değiştirilebilir mi?
Çoğu modüler ekranda evet. Ancak yeni modülün aynı model ve uyumlu partiden olması, değişim sonrasında renk ve parlaklık uyumunun kontrol edilmesi gerekir.
Projeniz için modül seçerken izleme mesafesini, kullanım ortamını ve ekran ölçüsünü birlikte değerlendirin. İç mekan ve dış mekan LED ekran seçeneklerini inceleyebilir, teklif isteyebilirsiniz.
