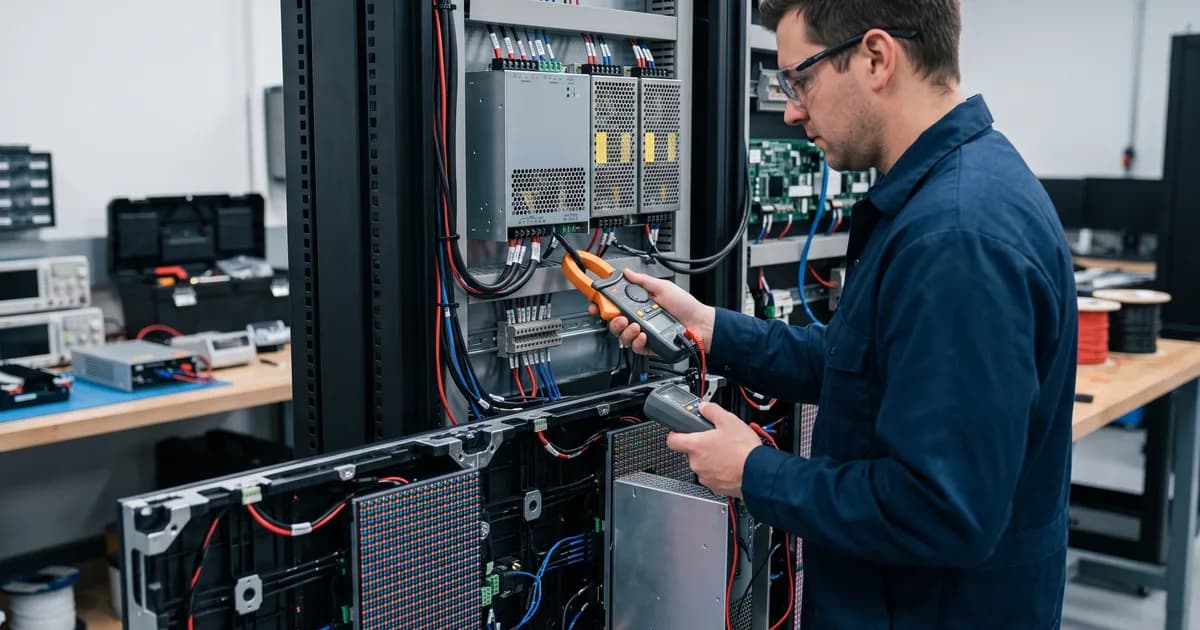

Power Supply Kaç LED Modül Besleyebilir?
LED ekran güç kaynağı kapasitesini modülün maksimum tüketimi, güvenli yük oranı, çıkış voltajı ve kablo dağıtımıyla birlikte hesaplayın.
Kısa Cevap
Yaklaşık modül sayısı, power supply ünitesinin proje için kullanılabilir gücünün modül başı maksimum güce bölünmesiyle bulunur. Çalışma payı, üretici teknik verisi ve saha koşullarına göre belirlenmelidir.
Güç Kaynağı Neden Kritik Bir Bileşendir?
LED ekranlarda güç kaynağı, modüllerin ihtiyaç duyduğu düşük gerilimli doğru akımı sağlar. Kapasitenin yetersiz veya dağıtımın dengesiz olması; parlaklık farkı, titreme, yeniden başlama, ısınma ve arıza riskini artırabilir.
Gereğinden fazla güç kaynağı kullanmak da donanım, yerleşim ve kablolama maliyetini yükseltebilir. Bu nedenle amaç yalnızca yüksek kapasite seçmek değil, modül gruplarını teknik sınırlara uygun biçimde dağıtmaktır.
Hesaplamanın Temel Mantığı
Modül sayısı = (power supply nominal gücü x planlanan yük oranı) / modül başı maksimum güç
Kullanılabilir güç
200 W x %80
160 W
Modül tüketimi
Maksimum değer
40 W
Yaklaşık modül
160 W / 40 W
4 adet
Örnekte 200 W güç kaynağı yüzde 80 yük oranıyla planlandığında kullanılabilir kapasite 160 W olur. Maksimum 40 W tüketen modüllerde yaklaşık sonuç 4 adettir. Bu örnek ön hesap niteliğindedir; gerçek bağlantı üretici verileri ve elektrik projesiyle doğrulanmalıdır.
Maksimum ve Ortalama Güç Tüketimi Farkı
Modül teknik verilerinde maksimum tüketim, parlak ve yüksek yük oluşturan içeriklerde görülebilecek üst sınıra yaklaşan değerdir. Power supply kapasitesi belirlenirken bu değer dikkate alınır. Ortalama tüketim ise içerik, parlaklık ayarı ve çalışma süresine bağlı günlük enerji kullanımını tahmin etmek için daha uygundur.
Enerji tarafını ayrıntılı incelemek için LED ekran güç tüketimi rehberini okuyabilirsiniz.
Hesabı Etkileyen Dört Teknik Başlık
Maksimum tüketim
Güç kaynağı kapasitesi, modülün parlak içerikte oluşturabileceği maksimum tüketim dikkate alınarak planlanır.
Çalışma payı
Üretici önerisi ve proje koşullarına göre bırakılan pay, güç kaynağının sürekli sınırda çalışmasını önlemeye yardımcı olur.
Kablo ve terminal
Kablo kesiti, hat uzunluğu ve bağlantı terminalinin akım kapasitesi güç dağıtımının ayrılmaz parçalarıdır.
Ortam sıcaklığı
Kabin içi sıcaklık ve havalandırma, güç kaynağının gerçek çalışma kapasitesini ve servis ömrünü etkileyebilir.
Kabin İçi Güç Dağıtımı Nasıl Planlanır?
Büyük ekranlarda güç kaynakları belirli modül gruplarına dağıtılır. Böylece yük paylaşımı izlenebilir, kablo düzeni sadeleşir ve bir güç kaynağı arızasında etkilenen alan sınırlandırılabilir. Modül grupları belirlenirken fiziksel kabin yapısı, servis erişimi ve enerji hatları birlikte düşünülmelidir.
Önce toplam modülü belirlemek için LED ekran modül sayısı hesaplayıcı aracını kullanabilirsiniz.
Güç Kaynağı Planlama Kontrol Listesi
Sık Sorulan Sorular
200 W power supply kaç LED modül besler?
Sayı, modülün maksimum güç tüketimine ve planlanan yük oranına bağlıdır. Örneğin kullanılabilir gücü 160 W olarak planlanan 200 W bir güç kaynağı, maksimum 40 W tüketen yaklaşık 4 modül için değerlendirilebilir. Nihai bağlantı üretici verisiyle doğrulanmalıdır.
Hesapta maksimum mu, ortalama güç mü kullanılmalı?
Power supply kapasitesi belirlenirken maksimum tüketim dikkate alınır. Ortalama tüketim ise günlük enerji kullanımı ve işletme maliyeti tahmininde daha anlamlıdır.
Güç kaynağı neden tam kapasitede planlanmaz?
Sıcaklık, şebeke dalgalanması ve üretim toleransı gibi değişkenler için çalışma payı bırakılması gerekebilir. Uygun oran güç kaynağı üreticisinin teknik verisi ve proje koşullarıyla belirlenir.
Kablo uzunluğu modül sayısını etkiler mi?
Doğrudan formüldeki modül sayısını değiştirmese de uzun veya yetersiz kesitli kablo voltaj düşümüne neden olabilir. Bu yüzden kablo ve dağıtım hesabı ayrıca yapılmalıdır.
Sonuç
Bir power supply ünitesinin besleyebileceği LED modül sayısı, kullanılabilir güç kapasitesinin modül başı maksimum tüketime bölünmesiyle yaklaşık olarak bulunur. Güvenli uygulama için kablo kesiti, voltaj düşümü, sıcaklık, terminal kapasitesi ve üretici sınırları da hesaba katılmalıdır.
