LED Ekran Hesaplama Araçları
Ekran ölçüsü, çözünürlük, izleme mesafesi, enerji tüketimi ve proje bütçesi için ihtiyacınız olan hesaplama aracını seçin.
Ekran seçimi ve ölçü
Piksel aralığı seçimi
İzleme mesafesi ve içeriğe göre uygun P seçeneklerini değerlendirin.

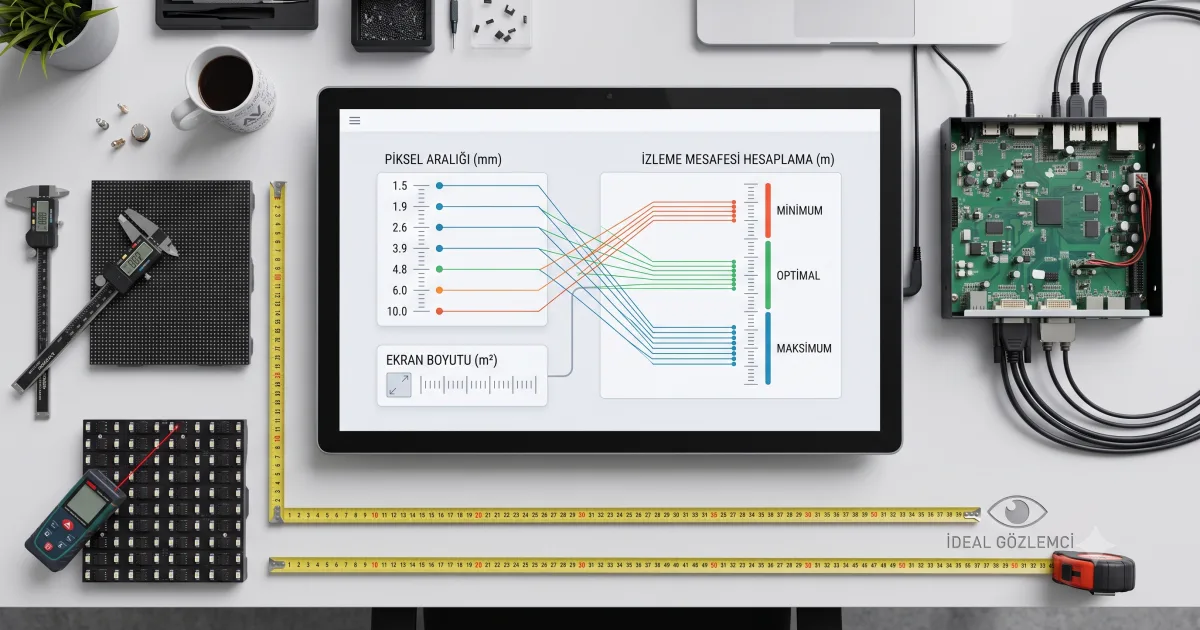

İzleme mesafesi
Seçtiğiniz P değerinden başlayarak yaklaşık izleme mesafesini değerlendirin.
Çözünürlük
Seçilen modül ve ölçüye göre yatay ve dikey piksel sayılarını bulun.
Modül sayısı
Ölçüye göre modül dizilimini ve üretilebilir ekran boyutunu hesaplayın.
16:9 / 9:16 boyut
Yatay veya dikey ekran için modül dizilimini, ölçüyü ve çözünürlüğü bulun.
Piksel yoğunluğu
Seçilen piksel aralığının metrekare başına piksel yoğunluğunu hesaplayın.
Enerji ve bütçe
Teknik altyapı
Güç kaynağı sayısı
Ekran ölçüsü ve modül serisine göre, güç kaynağı başına 6 modül kabulüyle yaklaşık adedi bulun.
Alıcı kart kapasitesi
Çözünürlük ve girilen kart kapasitesiyle yaklaşık kart ihtiyacını hesaplayın.
Ekran ağırlığı
Modül, güç kaynağı, alıcı kart ve yapı ağırlıklarını ayrı ayrı hesaplayın.
Ethernet port sayısı
Piksel sayısı ve port kapasitesiyle yaklaşık veri portu ihtiyacını bulun.
Kablo kesiti
Güç, hat uzunluğu ve izin verilen voltaj düşümüne göre DC kesiti değerlendirin.
Voltaj düşümü
Kablo kesiti, akım ve hat uzunluğuyla yaklaşık voltaj kaybını hesaplayın.
Jeneratör kapasitesi
Ekran yükü, ek ekipmanlar ve güç faktörüyle yaklaşık kVA ihtiyacını bulun.
Sonuçlar, seçilen ürün verileri ve girilen değerlere göre hesaplanır. Kullanılan varsayımlar her aracın içinde açıklanır.
Hesaplamalar hangi sırayla yapılır?
Bir LED ekran projesinde hesaplar birbirini besler. Önce görüntü tarafı, sonra enerji ve altyapı tarafı netleştirilir. Aşağıdaki sıra çoğu proje için pratik bir başlangıçtır:
- Piksel aralığı: Piksel aralığı seçimi izleme mesafesini içerik katsayısıyla (video 1, menü ve metin 0,85, tablo 0,65) çarparak üst P sınırını bulur. Örneğin 3 m mesafede menü içeriği için sınır 2,55 mm olur ve iç mekanda P2.5 öne çıkar.
- Ölçü ve modül adedi: Ekran 320 × 160 mm modüllerden oluşur. 3,84 × 1,92 m bir ekran 12 sütun × 12 sıra, yani 144 modüldür. Standart video oranı gerekiyorsa 16:9 / 9:16 boyut aracı kullanılır.
- Çözünürlük: Sütun ve sıra sayısı modülün piksel sayısıyla çarpılır. Aynı 144 modüllük ekran P2.5 ile 1536 × 768, P1.86 ile 2064 × 1032 piksel olur.
- Enerji: Maksimum güç, modül adedi ile modülün maksimum gücünün çarpımıdır; P1.86 örneğinde 144 × 20 W = 2,88 kW. Altyapı bu değere, işletme maliyeti ise tahmini tüketime göre değerlendirilir.
- Teknik altyapı: Güç kaynağı, kablo kesiti, voltaj düşümü, alıcı kart ve Ethernet port hesapları; ardından ağırlık ve gerekirse jeneratör kapasitesi kontrol edilir.
Yakın izlenen mağaza, lobi ve toplantı alanları için iç mekan LED ekran, cephe ve cadde uygulamaları için dış mekan LED ekran serilerini inceleyebilirsiniz. Hesap sonuçlarınızla birlikte teklif isteyebilir, teklifleri karşılaştırırken teklifte bulunması gereken teknik özellikler rehberinden yararlanabilirsiniz.
Sık sorulan sorular
Hesaplama araçları hangi modül verilerini kullanıyor?
Araçlar 320 × 160 mm modül ölçüsünü ve kayıtlı iç mekan (P1.25, P1.53, P1.86, P2.5) ile dış mekan (P2.5, P3.076, P4, P5) serilerinin piksel çözünürlüğü ve maksimum güç değerlerini kullanır. P1.53 modülü 320 × 160 mm ve 208 × 104 piksel çözünürlüktedir; bu seri için güç değeri ön hesap kabulüdür ve kesin model föyüyle doğrulanmalıdır.
Hesaplama sonuçları teklif yerine geçer mi?
Hayır. Sonuçlar ön değerlendirme içindir. Kesin modül adedi, güç dağıtımı, kontrol sistemi ve montaj detayları; keşif, ürün seçimi ve proje çizimiyle netleşir.
Girdiğim ölçü neden araçlarda farklı görünüyor?
LED ekran tam modüllerden oluştuğu için girilen ölçü modül katına tamamlanır. Araca göre ölçü en yakın modül katına veya bir üst modül katına yuvarlanır. Her aracın sonuç ekranında üretilebilir ölçü ayrıca gösterilir.
Hangi hesaplayıcıyla başlamalıyım?
Ekran henüz seçilmediyse izleme mesafesine göre piksel aralığı seçimiyle başlamak en pratik yoldur. P değeri ve ölçü netleştikten sonra çözünürlük, enerji ve teknik altyapı hesaplarına geçebilirsiniz.
