NovaStar Receiving Card Nedir? Görevi, Kapasitesi ve Arıza Belirtileri
Alıcı kartın veri zincirindeki görevini, pitch küçüldükçe kart ihtiyacının neden arttığını, ayar yedeğini ve arıza belirtilerini öğrenin.

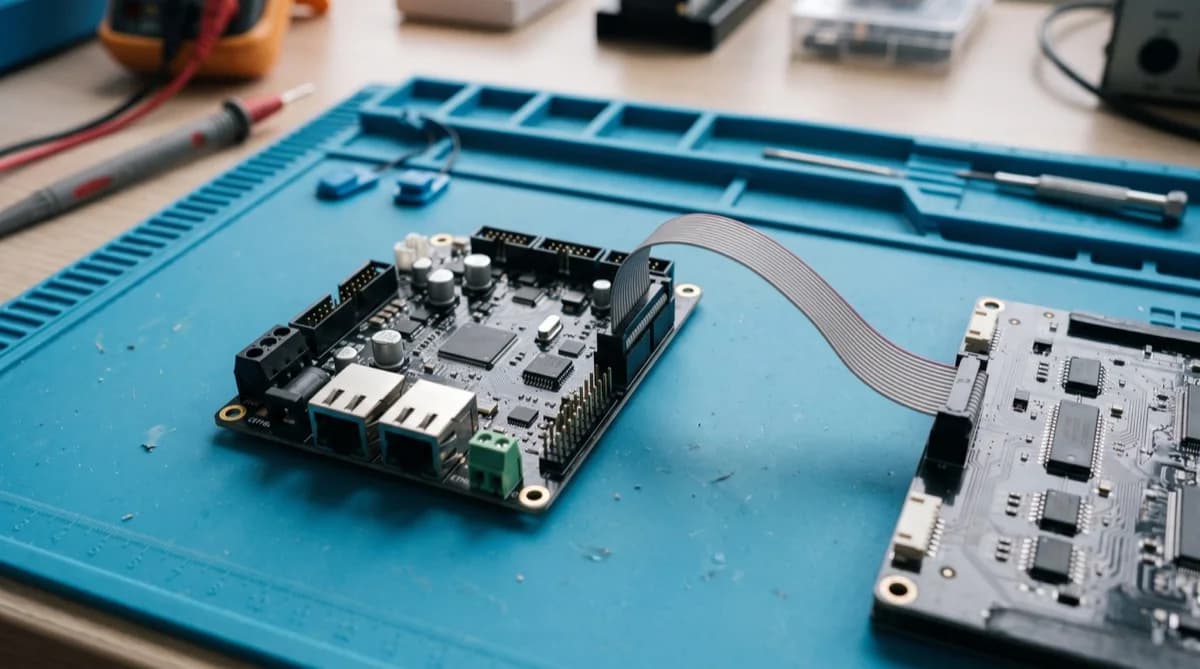

Receiving card (alıcı kart), LED ekranın kabinlerinde bulunan ve gönderici sistemden gelen görüntü verisini bağlı modüllere dağıtan kontrol kartıdır. NovaStar, bu kartları üreten yaygın kontrol sistemi markalarından biridir. Kart doğru seçilmez veya ayarı kaybolursa modüller sağlam olsa bile ekranın ilgili bölümü doğru görüntü vermez.
Kısa cevap: Görüntü verisi bilgisayar veya oynatıcıdan gönderici karta (sending card) ya da video işlemciye, oradan ağ kablosuyla kabinlerdeki alıcı kartlara gider. Alıcı kart, kendisine bağlı modül grubunun hangi pikselinin ne zaman, hangi parlaklıkta yanacağını modüllerin sürücü devrelerine iletir. Her kartın taşıyabileceği piksel alanı sınırlı olduğundan, piksel aralığı küçüldükçe aynı ölçüdeki ekran için gereken kart sayısı artar.
Veri Zincirinde Alıcı Kartın Yeri
- Kaynak: Bilgisayar, medya oynatıcı veya kamera görüntüyü üretir.
- Gönderici kart veya video işlemci: Görüntüyü ekran çözünürlüğüne göre böler ve ağ portlarından gönderir. Ayrıntısını NovaStar sending card nedir? yazısında anlattık.
- Alıcı kart: Kabindeki modül grubunun verisini alır ve modüllere dağıtır; çoğu kabinde bir HUB (ara bağlantı) kartı üzerinden modüllere bağlanır.
- Modül: Sürücü entegreleri gelen veriye göre LED'leri yakar.
Veri genellikle kabinden kabine zincir şeklinde aktarılır. Bu yüzden zincirdeki bir kart veya kablo sorunu, sonrasındaki kabinleri de etkileyebilir.
Alıcı Kart Ayarında Neler Tanımlanır?
- Modülün piksel düzeni, tarama oranı ve sürücü entegresi tipi
- Kartın sürdüğü alanın genişliği ve yüksekliği
- Ekran eşlemesi (hangi kabinin görüntünün hangi bölümünü göstereceği)
- Gamma, gri seviye, yenileme hızı ve parlaklık ile ilgili ayarlar
- Varsa modül veya piksel bazlı kalibrasyon verisi
Bu ayarlar yapılandırma dosyalarında saklanır. Kart değiştiğinde veya ayar kaybolduğunda ekranın doğru çalışması için bu dosyanın yedeği gerekir. Neden kritik olduğunu LED kontrol sistemi ayar yedeği yazısında açıkladık.
Pitch Küçüldükçe Neden Daha Fazla Kart Gerekir?
Aynı fiziksel kabinde piksel sayısı pitch'e göre büyük farklılık gösterir. Aşağıdaki tablo 2 sütun × 3 sıra 320 × 160 mm modülden oluşan 640 × 480 mm'lik örnek bir kabini kayıtlı modül çözünürlükleriyle hesaplar. Kart başına 65.536 piksel yalnızca hesap örneği için kullanılan bir varsayımdır; gerçek kapasite kart modeline, yenileme hızına ve gri seviye ayarına göre üretici dokümanından alınmalıdır.
| Model | Kabin çözünürlüğü | Kabin pikseli | Örnek kapasiteye göre kart ihtiyacı |
|---|---|---|---|
| P1.25 | 512 × 384 | 196.608 | 3 |
| P1.86 | 344 × 258 | 88.752 | 2 |
| P2.5 Indoor | 256 × 192 | 49.152 | 1 |
| P4 | 160 × 120 | 19.200 | 1 |
Tablo, aynı kabin ölçüsünde P1.25'in P2.5'e göre dört kat piksel taşıdığını ve bu nedenle daha yüksek kapasiteli kart veya daha fazla kart gerektirebileceğini gösterir. Gerçek hesapta kartın maksimum yük genişliği ve yüksekliği de ayrıca kontrol edilir. Ayrıntılı hesabı bir receiving card kaç piksel taşıyabilir? yazısında ve receiving card kapasite hesaplayıcı ile yapabilirsiniz.
Kart Seçiminde Temel Kriterler
- Gerçek kabin ve modül çözünürlüğünün kartın desteklediği yük alanı içinde kalması
- HUB arayüzü ve pin diziliminin modülle uyumu
- Modülün sürücü entegresi ve tarama oranının kart tarafından desteklenmesi
- Gönderici kart, firmware ve kontrol yazılımıyla uyum
- Kritik yayınlarda veri hattı yedekliliği ve servis erişimi
NovaStar'ın farklı kart ailelerinde kapasite ve özellikler modele göre değişir. Model adından tek başına performans çıkarmayın; üreticinin güncel veri sayfasını esas alın. Kontrol sisteminin genelini NovaStar nedir? yazısında anlattık.
Alıcı Kart Arızası Nasıl Görünür?
- Kartın sürdüğü alan (çoğunlukla bir kabin) tamamen siyah kalır.
- Alan kayık, tekrar eden veya karışık görüntü verir; bu durum ayar kaybına da işaret edebilir.
- Zincirde arıza noktasından sonraki kabinler etkilenir.
- Kontrol yazılımı kartı göremez veya bağlantı hatası gösterir.
Bu belirtiler güç kaynağı veya kablo arızasına da benzeyebilir; teşhis ölçümle yapılır. Kararan alanın şekline göre olası nedenleri siyah modül sorunu ve LED ekranın yarısı çalışmıyor yazılarında tablolaştırdık.
Sık Sorulan Sorular
Alıcı kart ile gönderici kart arasındaki fark nedir?
Gönderici kart görüntüyü kaynaktan alıp ağ portlarına dağıtır; alıcı kart kabindeki modül grubunu sürer. Bir ekranda genellikle bir gönderici veya video işlemci, çok sayıda alıcı kart bulunur.
Arızalı alıcı kart yerine farklı model takılabilir mi?
Modülle uyum, HUB bağlantısı ve yazılım desteği doğrulanırsa mümkün olabilir; ancak ayarların yeniden yapılması ve görüntünün test edilmesi gerekir. En güvenli yol aynı model ve güncel ayar yedeğidir.
Kart sayısını yalnızca toplam piksele bölerek bulabilir miyim?
Bu yalnızca ilk tahmindir. Kabin yerleşimi, kartın en-boy sınırları, çıkış sayısı ve kablolama nihai kart sayısını değiştirebilir.
