LED Ekran Kontrol Sisteminde Yedeklilik Neyi Korur?

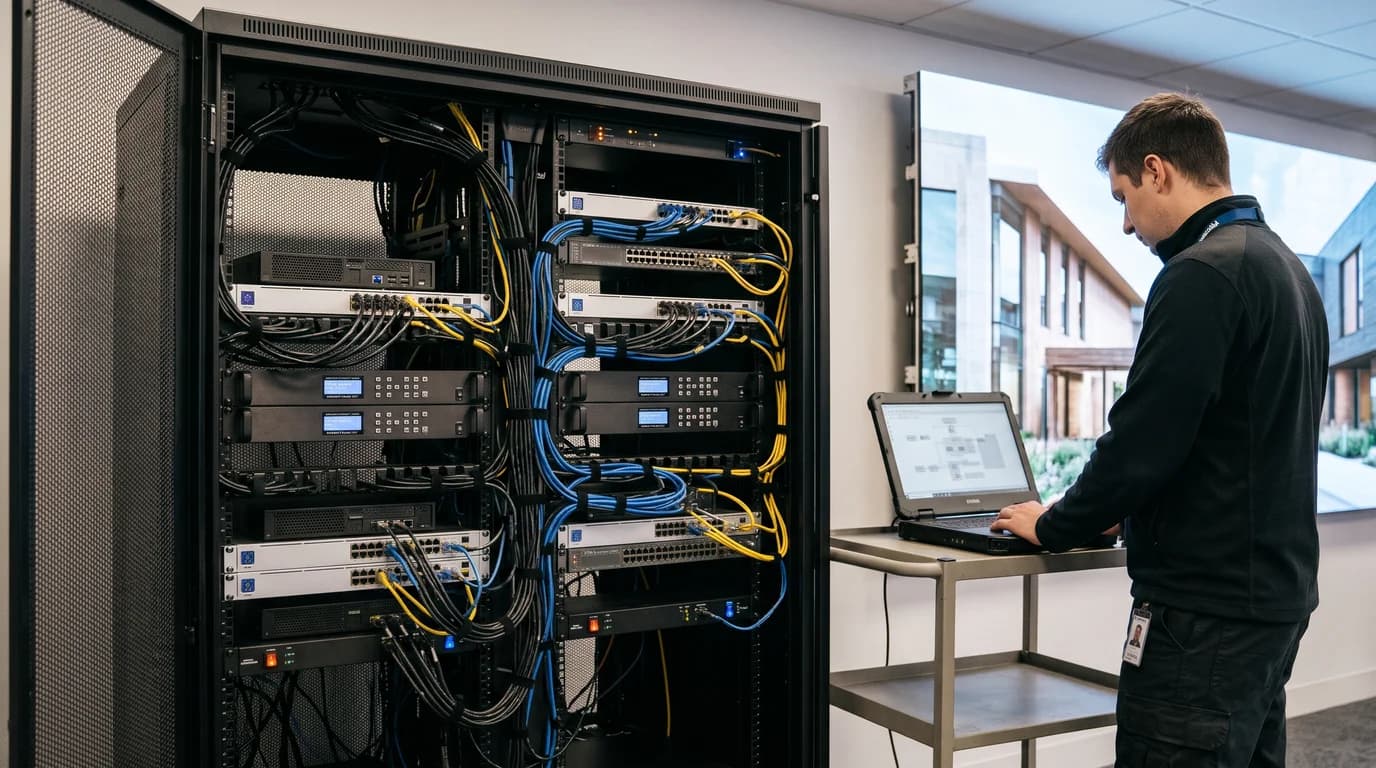

Kapak görseli temsilidir; gerçek Ekras kurulumu, doğrulanmış bağlantı şeması veya yedeklilik testi değildir.

Canlı yayın, konferans veya sürekli bilgi akışında kısa bir kararma bile operasyonu etkileyebilir. Fakat teklifte “yedekli sistem” yazması bütün arızaların kapsandığı anlamına gelmez. Görüntü kaynağı, kontrol cihazı, veri yolu ve enerji farklı katmanlardır; biri yedeklenince diğerleri kendiliğinden yedeklenmez.

Yedeklilik, tanımlanan arıza senaryosunda etkiyi veya kesinti süresini azaltmayı amaçlar. Her koşulda kesintisiz görüntü garantisi değildir. Desteklenen cihaz, firmware, topoloji ve kabul testinin kapsamı birlikte yazılmalıdır.

Ayar Yedeği ile Yedeklilik Aynı Şey Değil

Ayar yedeği, ekran eşlemesi, kart yapılandırması ve varsa kalibrasyon dosyalarının kopyasıdır; geri kurmaya yardımcı olur ama arıza anında görevi devralmaz. Yedeklilikte ise önceden hazırlanmış ikinci kaynak, cihaz veya yol bulunur. İki ihtiyaç birbirini tamamlar.

Tek Arıza Noktalarını Çıkarın

1. Kaynak Yedekliliği

Kaynak PC, oynatıcı veya yayın hattı durduğunda sağlam ekran da istenen görüntüyü kaybedebilir. İkinci kaynak; alternatif canlı hat, sunum kopyası veya onaylı bilgilendirme görüntüsü olabilir. Hedef mutlaka aynı kareyi sürdürmek değilse güvenli alternatif yayının ne olacağı da tanımlanmalıdır.

• Yedek kaynağın formatı, çözünürlüğü ve içeriği hazır mı?
• Geçiş manuel mi, otomatik mi; hangi hata koşulunda tetikleniyor?
• Kaynak sinyal vermeyi sürdürüp donarsa sistem bunu algılayabiliyor mu?
• Ses ve görüntü birlikte mi geçiyor; normale dönüş nasıl yapılıyor?

Bir girişte sinyal varlığı ile içeriğin doğru çalışması aynı şey değildir. İki PC aynı yazılım veya ağ sorununu paylaşıyorsa kaynak sayısı artsa da ortak hata kalabilir.

2. Gönderici veya İşlemci Yedekliliği

İkinci bir cihazı rafa koymak tek başına aktif yedeklilik oluşturmaz. Ana/yedek rolü, alıcı kart desteği, port eşlemesi, kaynaklar ve sürümler seçilen üreticinin topolojisiyle doğrulanır. Gönderici ile video işlemcinin görevleri ve giriş seçenekleri de modele göre ayrılır.

İki cihazın aynı priz, switch, kaynak kablosu veya fiziksel güzergâha bağımlılığını kaydedin. Ayar değişiminde yedek cihazın da uyumu korunmalıdır; bu her cihazda otomatik eşitlenmez. Geçiş süresi veya görüntü kaybı için kayıtsız bir sayı vermeyin.

3. Veri Hattı ve Loop Düzeni

Destekleyen sistemlerde ana ve yedek portlarla alıcı zincirine alternatif veri yolu kurulabilir. Ancak son kabinden rastgele bir porta kablo çekmek yeterli değildir; üreticinin bağlantı ve yazılım eşlemesi uygulanır. LED veri portu, sıradan IP ağı portuyla aynı kabul edilmemelidir.

Bir bağlantı kesildiğinde hangi kabinlerin çalışacağı kartın arıza biçimine, topolojiye ve desteğe bağlıdır. Loop’un arızalı alıcı kartı veya tüm modülleri koruduğu varsayılmaz. Yedek port yükü, kablo kapasitesi ve güzergâhı planlanır. Port kapasitesi yalnız port adedinden çıkarılamaz.

4. Enerji Yedekliliği

Kontrol cihazlarını UPS’te tutmak bütün LED yüzeyinin yanmaya devam edeceği anlamına gelmez. UPS için yük, güç faktörü, başlangıç davranışı ve gerekli süre; jeneratör için kapasite ve geçiş koşulları yetkili elektrik ekibince değerlendirilir. Her projeye uygun “küçük UPS” veya evrensel güç kaynağı bağlantısı yoktur.

Yükü farklı hatlara bölmek bir arızanın etkisini sınırlayabilir, fakat tek başına enerji yedekliliği değildir. Yedek güç kaynağı ancak kabin/elektrik tasarımı destekliyorsa uygulanır; kaynaklar kullanıcı tarafından paralellenmemelidir. Ayrıntı için jeneratör rehberi ve sistemin üretici belgeleri birlikte ele alınır.

Kimler İçin Hangi Kapsam?

Canlı sahne, kontrol odası, lobi veya reklam ekranı olması tek başına zorunlu yedeklilik seviyesini belirlemez. Kabul edilebilir duruş süresi, ekranın işlevi, alternatif bilgilendirme, arıza etkisi ve bütçe birlikte değerlendirilir. Bazı projelerde ayar yedeği ve uyumlu parça stoğu öncelik kazanabilir.

Kabul Testi: Güvenli Senaryo ve Kayıt

Arıza benzetimleri bakım penceresinde, üretici prosedürüyle ve yetkili teknik ekip tarafından yapılmalıdır. Bu liste kullanıcıya enerjili ekipmanda kablo sökme veya sigorta açma talimatı değildir. Destekleniyorsa üreticinin yazılımsal hot-backup doğrulaması önce değerlendirilir.

1. Hedef olay, etkilenecek katman ve beklenen davranış belirlenir.
2. Kaynak kaybı, kontrol devralması ve desteklenen veri yolu kesintisi ayrı test edilir.
3. Enerji senaryosu elektrik ekibi tarafından onaylı prosedürle doğrulanır.
4. Geçiş süresi, görülen görüntü/ses kaybı ve etkilenen alan kaydedilir.
5. Normal düzene dönüş, eşleme, dosya yedekleri ve operatör bildirimleri kontrol edilir.

Kabul tutanağına cihaz/sürüm, bağlantı çizimi, denenen olay ve ölçülen sonucu ekleyin. Denenmemiş senaryo başarılı kabul edilmemelidir.

Teklifte Sorulacaklar ve Teknik Kaynak

Hangi katman dahil, hangi ortak noktalar kalıyor, hangi model/sürüm destekliyor, geçişi kim yönetiyor ve hangi test teslim edilecek? Soruları şartnameye yazın. NovaLCT V5.3.1 üretici kılavuzu port yedekliliği ve hot-backup doğrulamasına model/sürüm özel bir örnektir; bütün cihazlara genellenmez.

Sık Sorulanlar

Yedekli sistem hiç kararmaz mı?

Hayır. Modül arızası, ortak hasar veya plan dışı bir olay yine görüntüyü etkileyebilir.

Sonradan eklenebilir mi?

Cihaz desteği, port yükü, kablo güzergâhı ve enerji tasarımı doğrulanırsa değerlendirilebilir; önceden uyum garantisi verilmez.
