Kontrol Odası İçin LED Ekran Nasıl Seçilir?

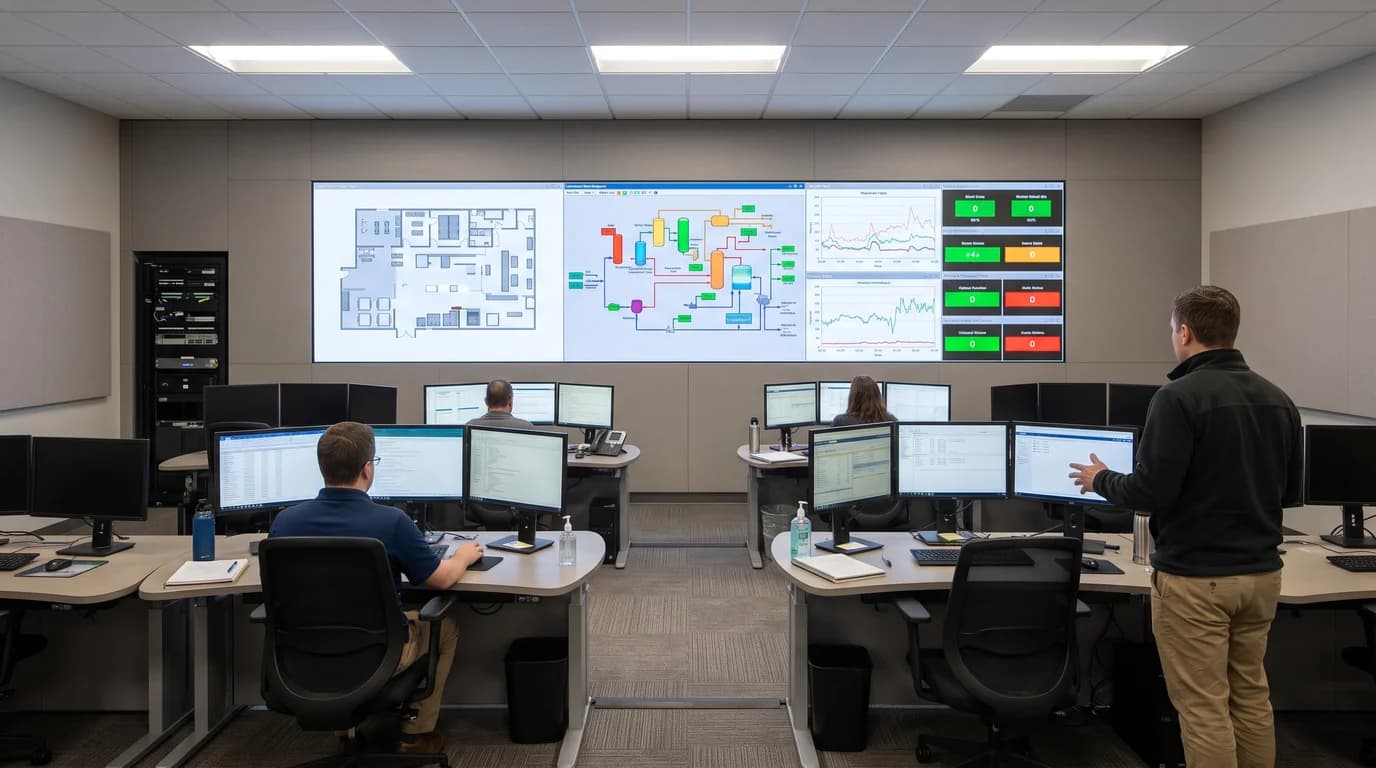

Kapak görseli temsili ve üretilmiştir; gerçek Ekras projesi veya ölçülmüş karşılaştırma sonucu değildir.

Kontrol odası, izleme merkezi veya operasyon merkezi ekranı, bir toplantı salonu ekranından farklı çalışır. Toplantı ekranı birkaç saat açık kalır ve genellikle tek bir sunumu gösterir. Kontrol odası ekranı ise uzun süre açık kalır, aynı anda birden fazla kaynağı gösterir ve üzerindeki küçük bir değer, grafik veya alarm operatörün kararını etkiler. Bu yüzden seçimde öncelik etki değil; okunabilirlik, göz konforu ve süreklilik olur.

Bu yazı seçimi altı adımda ele alır. Toplantı salonları için karşılaştırmayı toplantı salonu için LED ekran mı, profesyonel display mı? yazısında yaptık.

Kısa cevap: Önce operatörlerin ekrana en yakın ve en uzak mesafesini, ardından aynı anda gösterilecek kaynak sayısını ve çözünürlüğünü belirleyin. Yakın izlenen ve küçük veri gösteren kontrol odalarında genellikle P1.25-P1.86 aralığındaki ince pitch ekranlar değerlendirilir. Ekran, kaynakları ölçeklemeden gösterebilecek çözünürlükte planlanmalı ve çok pencereyi destekleyen bir video işlemciyle sürülmelidir. Uzun çalışma için düşük parlaklıkta görüntü kalitesi, ısı ve ses, ön servis erişimi, yedek parça ve kontrol sistemi yedekliliği baştan planlanır. Hiçbir yapı kesintisiz çalışma garantisi vermez; süreklilik planla ve testle sağlanır.

Kontrol Odasını Farklı Kılan Ne?

• Sürekli izleme: Ekran mesai boyunca, bazen günün tamamında açık kalır.

• Çok kaynak: Kamera görüntüleri, dashboard'lar, haritalar, SCADA veya yazılım ekranları aynı anda gösterilir.

• Küçük detay: Sayılar, tablo satırları ve alarm metinleri okunabilir olmalıdır.

• Operatör konforu: Operatörler ekrana saatlerce bakar. Aşırı parlaklık ve titreme yorgunluk yaratır.

• Kesinti toleransı düşük: Ekranın bir bölümünün kararması bile izlemeyi aksatabilir.

1. Operatör Mesafesi ve Piksel Aralığı

Operatör masalarının ekrana en yakın noktası, kabul edilebilir en büyük piksel aralığını belirler. Kontrol odalarında masalar çoğu zaman ekrana birkaç metre mesafede durur. Bu nedenle ince pitch modeller öne çıkar. Sitede verilerini paylaştığımız iç mekan modellerinde başlangıç değerlendirmesi şöyledir:

Mesafeler bir başlangıç rehberidir. Kesin seçim, gerçek içerikle ve en yakın masa konumundan yapılan demoyla verilir. Seçimin mantığını izleme mesafesine göre pixel pitch seçimi, iki yaygın seçeneğin karşılaştırmasını P1.25 vs P1.86 yazısında anlattık.

2. Kaynak Sayısı ve Çözünürlük

Kontrol odası ekranının asıl görevi birden fazla kaynağı aynı anda okunabilir biçimde göstermektir. Bir kaynak, ekranda kendi çözünürlüğünden daha küçük bir alana sığdırılırsa küçültülür. Küçük yazılar ve ince grafikler bu sırada okunaksız hale gelebilir. Bu nedenle tasarım, kaynakların ekranda kaç piksele yerleşeceğiyle başlamalıdır.

Örneğin dört adet Full HD (1920 × 1080) kaynağı 2 × 2 düzende küçültmeden göstermek için ekranın en az 3840 × 2160 piksel olması gerekir. Kayıtlı modüllerle bu çözünürlüğü karşılayan en küçük modül dizilimleri şunlardır (genişlik × yükseklik):

Duvar bu ölçüleri karşılamıyorsa üç yol vardır: daha ince pitch seçmek, kaynak sayısını azaltmak veya bazı kaynakları bilinçli olarak küçültmek. Hangi kaynağın tam çözünürlükte, hangisinin küçültülerek gösterileceği operatörlerle birlikte belirlenmelidir. Çözünürlük ve ölçü ilişkisini 4K mı Full HD mi? yazısında anlattık.

Çok kaynaklı yapılarda video işlemcinin kaç giriş kabul ettiği, kaç pencereyi aynı anda gösterebildiği ve yerleşimlerin önceden kaydedilip tek tuşla çağrılıp çağrılamadığı doğrulanmalıdır. Canlı kaynaklar için senkron giriş veya bu işi destekleyen bir kontrol mimarisi değerlendirilir; bütün kontrol odaları aynı yapıdadır denemez. Farkını senkron ve asenkron LED kontrol sistemi yazısında anlattık.

3. Metin ve Veri Okunabilirliği

Ekrandaki bir yazının fiziksel boyutu, kaç piksel yüksekliğinde olduğuna ve piksel aralığına bağlıdır. Aynı yazı tipi ve piksel yüksekliği, farklı pitch'lerde farklı fiziksel boyutta görünür:

Bu tablo okunabilirlik için bir kural değil, hesaplama örneğidir. Kontrol odası yazılımlarının arayüz ölçeği ekranın gerçek çözünürlüğüne ve operatör mesafesine göre ayarlanmalıdır. En pratik yöntem, en yakın ve en uzak masadan, kullanılacak gerçek yazılım ekranlarıyla okunabilirlik testi yapmaktır.

4. Uzun Çalışma: Parlaklık, Göz Konforu ve Isı

• Düşük parlaklık: Kontrol odaları genellikle loş veya kontrollü ışıklıdır. Ekran çoğu zaman en yüksek parlaklığın çok altında çalışır. Bu seviyede gri tonların, koyu renklerin ve modüller arası uyumun bozulmaması önemlidir. Ayrıntısını 12-14 bit gray scale yazısında anlattık. Kayıtlı iç mekan modellerimizin en yüksek parlaklığı 550 nittir; kontrol odasında kullanılacak çalışma seviyesi sahada belirlenir.

• Göz konforu: Aşırı parlaklık ve yüksek kontrastlı beyaz arka planlar uzun süre yorucu olabilir. Arayüzlerde koyu tema ve dengeli parlaklık değerlendirilir.

• Isı ve ses: Ekranın ürettiği ısı oda klimasına yük getirir. Bazı ürünlerde fan sesi olabilir. Sessiz ortamda çalışılacaksa soğutma yöntemi ve ses düzeyi teklifte sorulmalıdır.

• Enerji: Örneğin 4,80 × 2,72 metrelik P1.25 ekran 255 modülden oluşur ve kayıtlı modelin 25 W'lık değeriyle modüllerin maksimum yükü yaklaşık 6,4 kW olur. Gerçek tüketim çalışma parlaklığına bağlıdır. Hesap yöntemini LED ekran ne kadar elektrik harcar? yazısında anlattık.

• Eşit olmayan yaşlanma: Aynı bölgede uzun süre sabit ve parlak içerik gösterilmesi, o bölgedeki LED'lerin diğerlerinden farklı yaşlanmasına yol açabilir. Pencere yerleşimini zaman zaman değiştirmek ve dönemsel kalibrasyon kontrolü yapmak faydalıdır. Konuyu LED modüllerde renk ve parlaklık farkı yazısında açıkladık.

5. Süreklilik: Yedeklilik, Servis ve Yedek Parça

Kontrol odasında ekranın bir bölümünün kararması bile izlemeyi aksatabilir. Bu nedenle tek arıza noktaları baştan ele alınır:

• Kontrol sistemi yedekliliği: Yedek kaynak, yedek video işlemci veya gönderici, modelin desteklediği veri yedekliliği ve yük hesabına uygun enerji önlemleri. Loop bağlantısı tek başına otomatik koruma değildir. Hangisinin neyi koruduğunu kontrol sisteminde yedeklilik yazısında anlattık.

• Ön servis: Ekran duvara yakın kurulacaksa hangi modül, kart ve güç kaynağına gerçekten önden erişilebildiği doğrulanmalıdır; yalnız “ön servis” etiketi bütün bileşenlere erişim garantisi değildir. Servis yönünü LED cabinet nedir? yazısında ele aldık.

• Yedek parça: Aynı partiden yedek modül, güç kaynağı ve alıcı kart, arıza süresini kısaltır. Planlamasını yedek modül ve parça stoku yazısında anlattık.

• Servis planı: Müdahale süresi, erişim saatleri ve periyodik bakım sözleşmede yazılı olmalıdır. Kapsamını kurumsal LED ekran projelerinde servis ve garanti planı yazısında anlattık.

6. Kamera ve Kayıt

Kontrol odası basın açıklamaları, ziyaretler veya kurumsal tanıtımlar için çekiliyorsa ekranın kamerada nasıl görüneceği de önemlidir. Moiré ve çizgilenmenin nedenlerini kamera çekiminde LED ekranda çizgi ve moiré yazısında anlattık.

LED mi, Başka Bir Teknoloji mi?

LED ekranda LCD panel çerçevesi olmadan geniş bir yüzey ve modül katlarına uygun özel ölçü planlanabilir; modül birleşimleri ve hizalama kalitesi ayrıca değerlendirilir. Panel birleşim çizgileri bir tablo satırını veya haritayı bölebilir; bu yüzden kesintisiz yüzey veri izleme için önemlidir. Öte yandan çok yakın izleme mesafesinde gereken ince pitch, maliyeti artırır. Farklı teknolojilerin karşılaştırmasını OLED mi LED video wall mı? yazısında, bütçe dengesini büyük ekran mı, küçük piksel aralığı mı? yazısında ele aldık.

Keşif Öncesi Hazırlık Listesi

1. Oda planı, ekran duvarının ölçüsü ve operatör masalarının konumu

2. En yakın ve en uzak operatör mesafesi

3. Aynı anda gösterilecek kaynakların listesi ve her birinin çözünürlüğü

4. Kullanılacak yazılımların ekran görüntüleri ve en küçük yazı boyutu

5. Çalışma saatleri (mesai mi, 7/24 mü?) ve oda aydınlatması

6. Kesinti toleransı, yedeklilik beklentisi ve servis erişim koşulları

7. Elektrik, klima ve ağ altyapısı

Sık Sorulan Sorular

Kontrol odası için hangi pixel pitch uygun?

Operatörler ekrana birkaç metre mesafedeyse ve küçük veri izleniyorsa genellikle P1.25-P1.86 aralığı değerlendirilir. Masalar daha uzaktaysa ve içerik büyükse P2.5 da değerlendirilebilir. Kesin seçim gerçek yazılım ekranlarıyla yapılan demoyla verilir.

LED ekran 7/24 çalışabilir mi?

LED ekranlar uzun süreli çalışmaya uygun tasarlanabilir. Ancak süreklilik ekranın tek başına özelliği değildir. Uygun parlaklık, soğutma, enerji altyapısı, yedek parça, bakım ve kontrol sistemi yedekliliğiyle birlikte planlanır.

Kaç kaynak aynı anda gösterilebilir?

Bu, video işlemcinin giriş ve pencere kapasitesine ve ekran çözünürlüğüne bağlıdır. Kaynakları küçültmeden göstermek isteniyorsa ekran çözünürlüğü toplam kaynak çözünürlüğünü karşılamalıdır.

Kontrol odasında LED ekran gözü yorar mı?

Doğru parlaklık ayarı ve arayüz tasarımıyla yorgunluk azaltılabilir. Kontrol odaları için yüksek parlaklık yerine düşük ve dengeli bir çalışma seviyesi seçilir; bu seviyede görüntü kalitesi demo sırasında kontrol edilmelidir.

Sonuç

Kontrol odası için LED ekran seçimi, ekran boyutundan çok operatörün ihtiyacıyla başlar. En yakın masa piksel aralığını, aynı anda izlenecek kaynaklar çözünürlüğü, uzun çalışma süresi parlaklık, ısı ve servis planını belirler. Süreklilik ise kontrol sistemi yedekliliği, yedek parça ve servis sözleşmesiyle birlikte kurulur. Kararı gerçek yazılım ekranlarıyla yapılan bir demoya dayandırmak, hem okunabilirliği hem bütçeyi doğru dengeler.
