Kamera Çekiminde LED Ekranda Çizgi ve Moiré Neden Görülür?

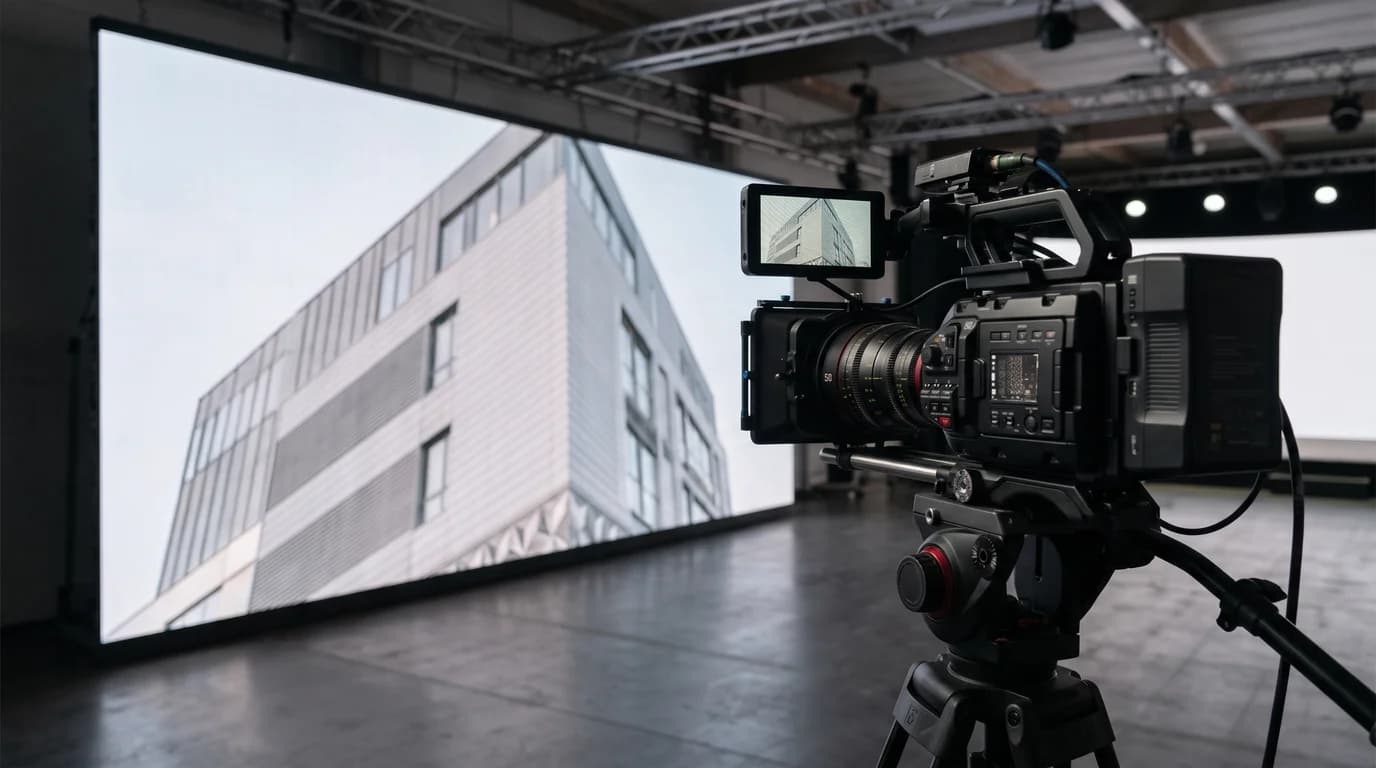

Kapak görseli kamera/LED kullanımını temsil eder; gerçek Ekras çekimi, kusur karşılaştırması veya ölçülmüş test sonucu değildir.

Gözle düzgün görünen LED ekran, kamera kaydında dalgalı veya çizgili görünebilir. Bunu tek başına ekran arızası ya da düşük kalite kabul etmek doğru değildir. Uzamsal örnekleme kaynaklı moiré ile ekranın ışık çıkışı ve kameranın zamanlaması arasındaki etkileşim farklı değerlendirmeler ister; ikisi aynı çekimde birlikte de bulunabilir.

Bu yazı çekim pratiğine odaklanır. 1920/3840 Hz rehberi yenileme hızının ayrı bir teknik değer olduğunu açıklar. Yüksek Hz tek başına her kamera ve enstantanede çizgisiz sonuç garantisi değildir.

Önce Belirtiyi Kaydedin

• Çizgi veya titreme çıplak gözle de görülüyor mu?
• Modül sınırında sabit mi, yoksa kadraj/mesafeyle değişiyor mu?
• Yalnız kamera önizlemesinde mi, kaydedilmiş dosyada da var mı?
• Hangi kamera, lens, kayıt formatı, kare hızı ve pozlamada oluşuyor?
• Ekranın modeli, pitch değeri, çalışma parlaklığı ve içeriği biliniyor mu?

Gözle görülen çizgi; içerik, montaj, modül veya güç/kontrol gibi başka nedenlerle de ilgili olabilir. Titreme ve modül farkı incelemesini kamera ayarıyla karıştırmayın. Birkaç görsel değişken tek başına kesin teşhis sağlamaz.

Moiré ile Bantlanma Arasındaki Fark

Tablo ayırıcı ipuçları verir; “zoom değiştiyse kesin moiré, shutter değiştiyse kesin ekran ayarı” kuralı değildir. Ortam aydınlatması, kaynak içerik, görüntü ölçekleme ve kameranın işleme zinciri de sonucu etkileyebilir.

Moiré: Izgaraların Örnekleme İlişkisi

LED piksel düzeninin kamera tarafından örneklenmesi, görüntüde gerçekte olmayan desenler oluşturabilir. Pitch, ekranın sensörde kapladığı alan, lens, odak, açı, sensör ve kayıt/ölçekleme yolu birlikte önemlidir. Aynı ekran başka bir kadrajda veya kamerada farklı sonuç verebilir.

1. Güvenli kamera konumunu ve odak uzaklığını değiştirerek planlanan kadraj aralığını deneyin.
2. Konuşmacı/ürün ana konuysa odağı ona verin; ekranı odak dışına almak ancak ekran detayının kaybı kabul ediliyorsa değerlendirilsin.
3. Küçük açı değişikliklerini gerçek kompozisyonu ve yansımayı koruyarak deneyin.
4. Gerekirse lens, kamera ve kayıt/çıkış çözünürlüğü seçeneklerini birlikte karşılaştırın.

İnce pitch moiré riskini bazı kurulumlarda azaltabilir ama her lens/mesafede önlemez. Yüzey yapısı da tek başına çözüm değildir; SMD/COB/GOB etiketiyle kamera uyumu garantisi verilmez.

Zamansal Çizgilenme: Pozlama ve LED Sürme

Ekranın tarama/PWM zamanlaması ile kameranın pozlama ve sensör okuma davranışı eşit ışık örneklenmesini etkileyebilir. Rolling shutter kullanan sistemlerde satırların farklı zamanda okunması bant görünümüne katkıda bulunabilir. Her kamera aynı okuma yönü ve işleme davranışına sahip değildir.

Çekim ekibi pozlama süresi, kare hızı ve varsa ince shutter ayarını test edebilir. Daha uzun pozlama bazı durumlarda yardımcı olurken hareket bulanıklığı ve yaratıcı tercihleri etkiler. 25/50 fps veya 1/50–1/100 saniye gibi şebeke/aydınlatmayla ilişkili seçenekler LED ekran için evrensel çözüm değildir; farklı ışık kaynakları ayrıca kontrol edilir.

Çalışma parlaklığı, scan, sürücü ve gray scale ayarları ekran tarafında yetkili ekipçe değerlendirilir. Kullanıcı kart parametrelerini deneme yanılma değiştirmemeli veya belirtiyi gizlemek için tüm ayarları yükseltmemelidir. Kamera pozlaması ile ekranın planlanan çalışma koşulu birlikte dengelenir.

Genlock Neyi Yapabilir, Neyi Yapmaz?

Desteklenen kamera, kaynak ve işlemci düzeninde ortak zamanlama ve faz ayarı bazı zamansal kusurların yönetimine yardımcı olabilir. Genlock girişi bulunması bütün zincirin uyumlu veya moiré’siz olduğunu göstermez. Kaynak kare hızı, ekran çıkışı ve kamera pozlaması farklı başlıklardır.

Brompton ShutterSync üretici dokümanı, belirli Tessera işlemcilerinde kamera pozlamasıyla panel sürmesinin uyarlanmasına ve Genlock gereksinimine bir örnektir. Bu özellik sitedeki bütün ekranlarda veya kontrol sistemlerinde varmış gibi sunulamaz.

Gerçek Ekipmanla Test Protokolü

1. Prodüksiyondaki kamera, lens, sensör modu, kayıt formatı ve çıktı yolunu kullanın.
2. Gerçek kare hızı/pozlama ve ekran çalışma ayarını kaydedin; karşılaştırmada otomatik değişkenleri kontrol edin.
3. Onaylı gri, koyu ton, ince detay ve hareketli içerikleri gösterin.
4. En yakın/en uzak planlanan kadrajda zoom, pan ve odak değişimini deneyin.
5. Yalnız küçük önizlemeye değil, kaydedilmiş dosyaya hedef gösterimde bakın.
6. Bir seferde değiştirilen parametreyi, sonucu ve kabul edilebilir görsel kaybı not edin.

Bir ayarda başarılı sonuç, bütün çekim aralığını doğrulamaz. Yeni lens, kaynak, firmware veya parlaklık programında test tekrarı gerekebilir. Protokolü kabul kriterlerine ve etkinlik prova planına dahil edin.

Teklifte Sorulacaklar

• Çekim aralığı ve kullanılacak gerçek kamera/lens biliniyor mu?
• Planlanan ayarda panel, sürücü, refresh ve scan bilgileri nedir?
• İşlemci/kamera zincirinde hangi zamanlama özellikleri destekleniyor?
• Kurulum öncesi demo, prova ve kayıtlı kabul testi kapsamı var mı?
• Testteki model/sürüm/ayarlar ve kalan sınırlamalar teslim edilecek mi?

Sık Sorulanlar

Moiré ekranın arızalı olduğunu gösterir mi?

Tek başına göstermez. Çekim zincirindeki örnekleme etkileri sağlam ekranda da desen oluşturabilir; fiziksel ekran belirtileri ayrıca incelenir.

Yüksek refresh rate moiré’yi çözer mi?

Uzamsal desen için tek başına çözüm değildir. Zamanlama ve uzamsal örnekleme ayrı değerlendirilir.

Tamamen yok olacağı garanti mi?

Hayır. Kabul edilecek sonuç gerçek model, kamera ve planlanan çekim koşullarıyla doğrulanır.

Kaynak ve Uygulama Kapsamı

Brompton: Getting Started with LED on Camera pitch, lens ve çekim planını birlikte değerlendiren üretici kaynağıdır. Burada gerçek Ekras test karesi veya ölçüm sonucu sunulmaz. Canlı kaynak kontrol yapısı ve kamera zamanlama desteği de aynı özellik değildir.

Ankara’daki stüdyo, konferans veya sahne ekranınız için kamera modeli, lens/kadraj ve kısa örnek kaydı hazırlayın. İçerikte kişisel veya gizli bilgiler varsa paylaşmadan önce çıkarın.
