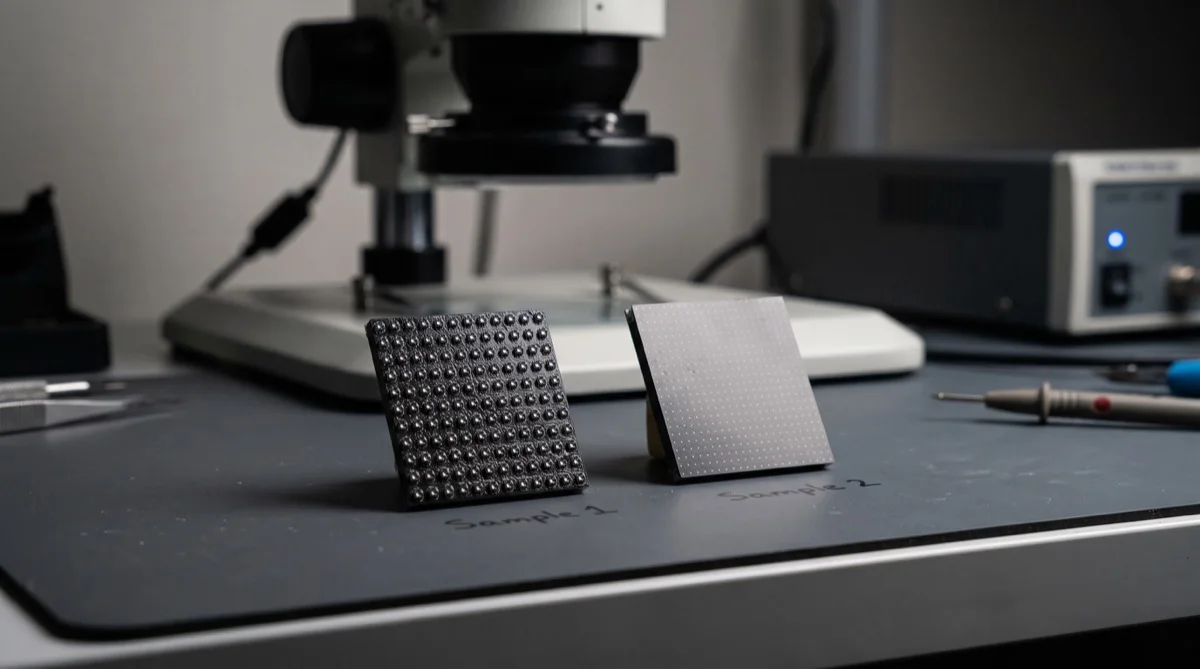

P1.25 Indoor LED Modülde SMD1010 Nedir?
SMD1010 paketinin P1.25 ince pixel pitch ekranlarda ne anlama geldiğini ve ürün seçerken hangi teknik bilgilerin kontrol edilmesi gerektiğini öğrenin.
LED modül föylerinde "LED tipi: SMD1010" gibi bir satır bulunur. Bu ifade, modülün ön yüzündeki her pikseli oluşturan LED paketinin yüzeye monte (SMD) olduğunu ve yaklaşık 1,0 × 1,0 mm ölçüsünde olduğunu anlatır. P1.25 ise bu paketlerin merkezleri arasındaki mesafeyi söyler. İki değer birlikte okunduğunda modülün yapısı hakkında fikir verir; ancak tek başına kalite notu değildir.
Kısa cevap: SMD1010, kırmızı, yeşil ve mavi LED çiplerini tek bir küçük pakette birleştiren ve yaklaşık 1 × 1 mm ölçüsündeki yüzey montajlı LED paketidir. P1.25 modülde paketler 1,25 mm aralıkla dizildiği için bu kadar küçük bir paket gerekir. Kayıtlı Dahua IFS-EIA1.2S-C modelinde LED tipi SMD1010, modül çözünürlüğü 256 × 128 pikseldir.
Paket Adındaki Rakamlar Ne Anlatır?
SMD paket adlarındaki rakamlar genellikle paketin yaklaşık ölçüsünü milimetrenin onda biri cinsinden verir: 1010 yaklaşık 1,0 × 1,0 mm, 1515 yaklaşık 1,5 × 1,5 mm, 2121 yaklaşık 2,1 × 2,1 mm anlamına gelir. Kesin ölçü ve paket yapısı üreticinin LED föyünden doğrulanır.
Paket ölçüsü ile piksel aralığı aynı şey değildir. Paket, piksel aralığının içine sığmak zorundadır; bu yüzden pitch küçüldükçe daha küçük paketler kullanılır. P1.25 modülde yaklaşık 1,0 mm'lik paketler arasında yaklaşık 0,25 mm boşluk kalır.
Kayıtlı Modellerde Kullanılan Paketler
| Model | Kullanım | Pitch | LED paketi | Yaklaşık paket ölçüsü | Piksel/m² |
|---|---|---|---|---|---|
| P1.25 (IFS-EIA1.2S-C) | İç mekan | 1,25 mm | SMD1010 | yaklaşık 1,0 × 1,0 mm | 640.000 |
| P1.86 (IFS-EIA1.8S-C) | İç mekan | 1,86 mm | SMD1515 | yaklaşık 1,5 × 1,5 mm | 288.906 |
| P2.5 Indoor (IFS-EIA2.5S-C) | İç mekan | 2,5 mm | SMD2121 | yaklaşık 2,1 × 2,1 mm | 160.000 |
| P2.5 Outdoor (IFS-EOA2.5S-C) | Dış mekan | 2,5 mm | SMD1516 | yaklaşık 1,5 × 1,6 mm | 160.000 |
| P4 (IFS-EOA4S-C) | Dış mekan | 4 mm | SMD1921 | yaklaşık 1,9 × 2,1 mm | 62.500 |
Tablo, paket seçiminin yalnızca pitch'e bağlı olmadığını da gösterir: Dış mekan P2.5 modelinde, aynı pitch'teki iç mekan modelinden farklı bir paket kullanılır. Paket; parlaklık hedefi, çalışma ortamı ve modül tasarımına göre seçilir. Aynı pitch'teki iç ve dış mekan farkını P2.5 iç mekan ve dış mekan yazısında anlattık.
Küçük Paketin Pratik Sonuçları
- Yüksek yoğunluk: 1 mm sınıfındaki paketler metrekareye 640.000 piksel yerleştirmeyi mümkün kılar. Hesabını P1.25 modülde 256×128 piksel yazısında anlattık.
- Hassas taşıma ve montaj: Küçük paketler darbeye, özellikle modül köşelerinde daha hassastır. Modüller yüz yüze konmamalı, köşelerden tutulmamalıdır.
- Temizlik: Açık SMD yüzeyler silinmemeli; yalnız üreticinin önerdiği yöntem uygulanmalıdır. Ayrıntılar bakım ve temizlik rehberinde.
- Onarım: Kopan veya arızalanan tek paket uygun ekipmanla atölyede değiştirilebilir; ancak her arıza ve kart durumu için mümkün değildir.
- Yüzey koruması: Temas riski yüksek alanlarda kaplamalı (GOB) veya COB çözümler değerlendirilebilir; farkını SMD, COB ve GOB farkları yazısında anlattık.
Föyde Paketle Birlikte Kontrol Edilecekler
Görüntü kalitesini paket adı değil, modülün bütün tasarımı belirler. SMD1010 satırını şu değerlerle birlikte okuyun:
- Gerçek pixel pitch ve modül çözünürlüğü
- Parlaklık (kayıtlı modelde 550 nit) ve görüş açısı (140° yatay / 130° dikey)
- Tarama oranı (1/64) ve yenileme hızı (3840 Hz)
- Gri seviye, kontrast ve kalibrasyon
- Maksimum modül gücü (25 W) ve ağırlık (0,5 kg)
Bu değerlerin her birini ayrı yazılarda açıkladık: 1/64 scan, 3840 Hz refresh rate, 12-14 bit gray scale ve 4000:1 kontrast.
Sık Sorulan Sorular
SMD1010 ile P1.25 aynı şey mi?
Hayır. SMD1010 LED paketinin ölçüsünü, P1.25 paketlerin merkezleri arasındaki mesafeyi anlatır. Aynı pitch için farklı paketler kullanılabilir.
Daha küçük paket daha iyi görüntü mü verir?
Tek başına hayır. Küçük paket yüksek yoğunluğu mümkün kılar; görüntü kalitesini ise sürücü, kalibrasyon, parlaklık ve kontrast birlikte belirler.
SMD1010 modül hangi projelerde kullanılır?
Kontrol odası, yayın stüdyosu, yönetim katı toplantı salonu ve premium showroom gibi yakından izlenen iç mekan projelerinde. Daha uzak izlemede P1.86 veya P2.5 daha dengeli olabilir; karşılaştırmayı P1.25 vs P1.86 yazısında yaptık.
P1.25 ve diğer ince pitch seçeneklerini iç mekan LED ekran sayfamızda inceleyebilir, projeniz için teklif isteyebilirsiniz.
