LED Ekranda Voltaj Düşümü Nasıl Hesaplanır?
LED ekranlarda voltaj düşümünü hesaplarken akım, gidiş-dönüş kablo mesafesi, kesit, iletken malzemesi ve paralel hatları birlikte değerlendirin.
Kısa Cevap
Voltaj düşümü; hattan geçen akım, kablonun gidiş-dönüş uzunluğu, iletken özdirenci ve kablo kesitiyle hesaplanır. 5V DC LED modüllerde küçük bir gerilim kaybı bile uzak bölgelerde sönükleşme ve renk dengesi sorunu oluşturabilir.
Voltaj Düşümünü HesaplaVoltaj Düşümü Nedir?
Elektrik akımı kablo üzerinden ilerlerken iletkenin direnci nedeniyle bir miktar enerji kaybeder. Kaynaktan çıkan gerilim ile LED modüle ulaşan gerilim arasındaki bu fark voltaj düşümü olarak adlandırılır.
LED modüller belirli bir gerilim aralığında çalışacak şekilde tasarlandığı için, güç kaynağına yakın ve uzak bölgeler arasında oluşan fark gözle görülür parlaklık veya renk tutarsızlığına dönüşebilir.
Hesabı Etkileyen Dört Değişken
Kablo uzunluğu
Mesafe arttıkça hat direnci ve buna bağlı voltaj düşümü artar. Hesapta gidiş-dönüş yolu dikkate alınır.
Kablo kesiti
Kesit büyüdükçe direnç azalır. Uzun ve yüksek akımlı hatlarda küçük kesit kullanmak düşümü hızla artırabilir.
Toplam akım
Beslenen modül sayısı ve modül başına güç arttıkça hatta taşınan akım da yükselir.
İletken ve sıcaklık
Bakır ve alüminyumun özdirenci farklıdır. Yüksek sıcaklık, kablonun direncini artırarak sonucu olumsuz etkileyebilir.
Voltaj Düşümü Nasıl Hesaplanır?
Temel formül, akım ile kablo direncinin çarpımına dayanır:
Bakır bir DC hattın direnci için yaklaşık olarak R = 2 x L x ρ / A kullanılabilir. Burada L tek yön uzunluğu, ρ bakır için yaklaşık 0,0175 Ω·mm²/m özdirenci, A ise kablo kesitidir. Baştaki 2, akımın gidiş ve dönüş yolunu ifade eder.
Kendi ekran ölçünüz, kablo kesitiniz ve paralel hat sayınız için LED ekran voltaj düşümü hesaplayıcı aracını kullanabilirsiniz.
LED Ekranlarda Neden Daha Kritik?
LED ekranlarda onlarca veya yüzlerce modül farklı mesafelerden güç kaynağına bağlanabilir. Bu nedenle aynı ekranın her bölgesi aynı gerilimi görmeyebilir. Güç kaynağına yakın modüller tam parlaklıkta çalışırken uzak modüller daha sönük kalabilir.
- Güç kaynağından uzak bölgelerde belirgin sönükleşme
- Bölgeler arasında renk ve parlaklık tutarsızlığı
- Modüllerin düşük gerilimde kararsız çalışması veya hiç çalışmaması
- Kablo, bağlantı elemanı ve güç kaynağında ısınma riskinin artması
Voltaj Düşümünü Azaltmanın Yolları
- Güç kaynaklarını modüllere yakın ve dengeli noktalara dağıtmak
- Hat uzunluğuna ve akıma uygun daha yüksek kesitli kablo kullanmak
- Toplam gücü birden fazla paralel hatta bölmek
- Düşük dirençli, kaliteli bakır kablo ve uyumlu bağlantı elemanları seçmek
Kablo kesitini kontrol etmek için LED ekran kablo kesiti hesaplayıcı sayfasını da kullanabilirsiniz.
Kurulum Sonrası Kontrol

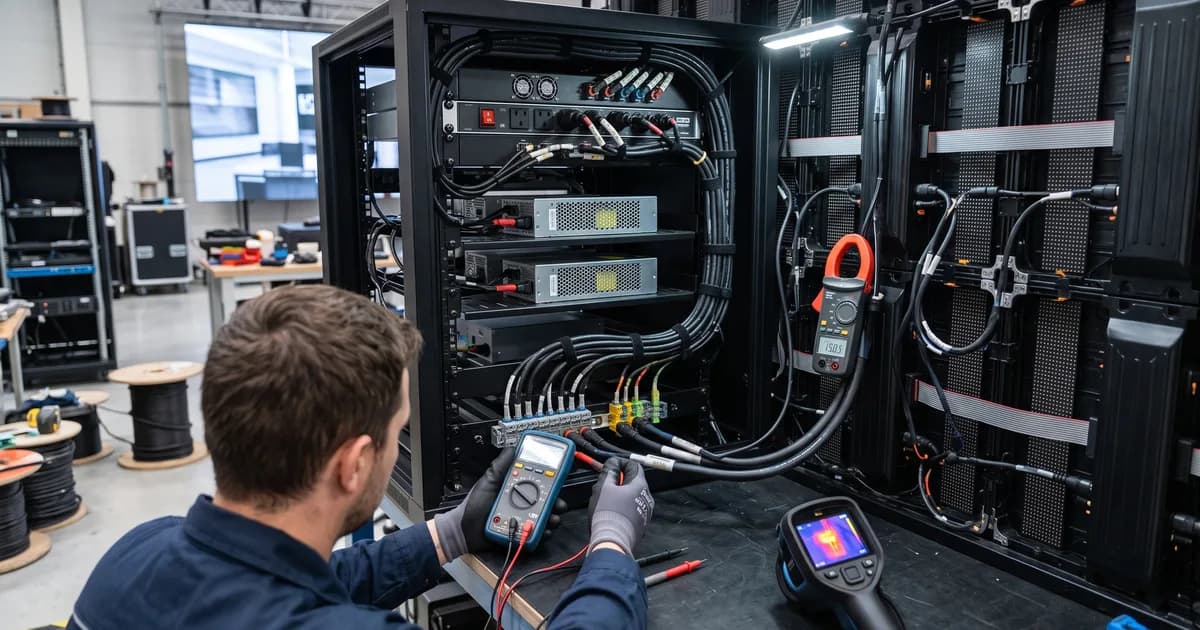

Kabul testlerinde güç kaynağına en yakın ve en uzak modüllerde gerilim ölçülmelidir. Teorik hesap ile saha ölçümü arasında fark varsa kablo dağılımı, kesit, paralel hatlar ve güç kaynağı konumu yeniden incelenmelidir.
Sık Sorulan Sorular
Voltaj düşümü hangi formülle hesaplanır?
Yaklaşık hesapta voltaj düşümü, hat akımı ile gidiş-dönüş kablo direncinin çarpımıdır: ΔV = I x R. Bakır DC hat için kesit hesabında R = 2 x L x ρ / A yaklaşımı kullanılabilir.
LED ekranlarda neden küçük bir düşüm bile önemlidir?
LED modüller genellikle 5V gibi düşük bir gerilimle çalışır. Bu nedenle küçük bir mutlak kayıp, çalışma gerilimine oranlandığında büyük bir yüzdeye karşılık gelebilir.
Voltaj düşümü nasıl azaltılır?
Kabloyu kısaltmak, kesiti büyütmek, paralel hat sayısını artırmak ve güç kaynaklarını ekranın farklı bölgelerine dağıtmak en yaygın çözümlerdir.
Sonuç
Voltaj düşümü, LED ekranın her noktasında tutarlı parlaklık ve renk performansı için projelendirme aşamasında kontrol edilmesi gereken temel bir güç dağıtımı parametresidir. Formül ön hesap sağlar; nihai karar saha ölçümü, akım taşıma kapasitesi ve yetkili teknik uygulamayla doğrulanmalıdır.
