LED Ekran Montajı Sonrası Kabul Testleri Nasıl Yapılır?
LED ekran kurulumundan sonra görsel kalite, kontrol sistemi, elektrik altyapısı, konstrüksiyon, gözlem ve raporlama adımlarının nasıl ele alınabileceğini anlatıyoruz.
Kısa Cevap
LED ekran montajı bittikten sonra görsel yüzey, parlaklık, renk tutarlılığı, kontrol sistemi, elektrik altyapısı, konstrüksiyon, gözlem ve raporlama adımları proje kapsamına göre sahada kontrol edilmelidir.
LED ekran projelerinde montajın bitmesi, teslim sürecinin tamamen kapandığı anlamına gelmez. Ekran doğru yere kurulmuş olabilir, ancak gerçek kullanım ortamında proje kapsamına göre ayrıca test edilmelidir.
Neden Montaj Sonrası Kabul Testi Yapıyoruz?
Fabrikada veya hazırlık alanında test edilen bir LED ekran, sahaya geldiğinde farklı koşullarla karşılaşır. Ortam ışığı değişir, montaj yüzeyi farklıdır, elektrik altyapısı projeye özeldir ve kablo güzergahları sahadaki gerçek şartlara göre şekillenir.
Bu nedenle "ürün çalışıyor" demek tek başına yeterli değildir. Montaj sonrası kabul testi, ekranın gerçek sahada, gerçek içerikle ve gerçek kullanım koşullarında doğru çalıştığını kontrol eder. Bu süreç, LED ekran FAT ve SAT testleri içinde anlattığımız SAT aşamasının pratik saha karşılığıdır.
Kabul Testinde Baktığımız Ana Başlıklar
| Kontrol Başlığı | Ne Kontrol Edilir? | Neden Gerekli? |
|---|---|---|
| Görsel bütünlük | Hizalama, modül geçişleri, ton farkı ve ölü piksel | Ekranın tek yüzey gibi görünmesini sağlar. |
| Parlaklık ve renk | Beyaz dengesi, parlaklık dağılımı, gri ton geçişleri | Gerçek ortamda okunabilirliği ve renk tutarlılığını doğrular. |
| Kontrol sistemi | İçerik gönderimi, çözünürlük, zamanlama, senkronizasyon | Ekranın günlük operasyonda yönetilebilir olmasını sağlar. |
| Elektrik altyapısı | Besleme hattı, topraklama, sigorta, güç dağılımı | Güvenli ve öngörülebilir çalışma için gereklidir. |
| Konstrüksiyon | Taşıyıcı yapı, sabitleme, kablo düzeni, servis erişimi | Uzun ömür, bakım ve saha güvenliği açısından kritiktir. |
| Raporlama | Kontrol notları, fotoğraf/video, varsa ölçüm kayıtları | Teslim, garanti ve servis süreçleri için iz bırakır. |
Süreci 4 Parçada Düşünün
Görüntü kontrolü
Ekranı bütün yüzey olarak inceler; panel geçişleri, renk farkı ve ölü piksel risklerini tararız.
Performans ayarı
Parlaklık, beyaz dengesi, gri ton geçişleri ve gerçek ortam görünürlüğünü proje ihtiyacına göre değerlendiririz.
Elektrik güvenliği
Besleme hattı, topraklama, koruma elemanları ve kablo düzeni teslim öncesi kontrol edilebilir.
Teslim kaydı
Tespitler, yapılan düzeltmeler ve kabul sonucu proje kapsamına göre rapor veya tutanakla izlenebilir hale getirilebilir.
Görsel Kontrol
- Kabin veya modül birleşimlerinde görünür çizgi var mı?
- Ekranın farklı bölgelerinde ton veya parlaklık farkı oluşuyor mu?
- Ölü piksel, karanlık nokta veya sürekli yanan LED var mı?
- Görüntü, izleyicinin normal bakış mesafesinde tek yüzey gibi algılanıyor mu?
Kontrol Sistemi
- İçerik yönetim sistemi doğru çözünürlükte görüntü gönderiyor mu?
- Uzaktan yönetim, zamanlama ve içerik güncelleme akışı çalışıyor mu?
- Birden fazla ekran veya kabinet varsa senkronizasyon doğru mu?
- Video, metin, logo ve test pattern içerikleri sahada temiz görünüyor mu?
Güvenlik ve Montaj
- Topraklama, sigorta/kesici yapısı ve güç dağılımı kontrol edildi mi?
- Kablo güzergahı düzenli, erişilebilir ve bakım için anlaşılır mı?
- Taşıyıcı konstrüksiyon ve bağlantı noktaları proje kapsamına uygun mu?
- Dış mekan projelerinde izolasyon ve servis erişimi ayrıca incelendi mi?

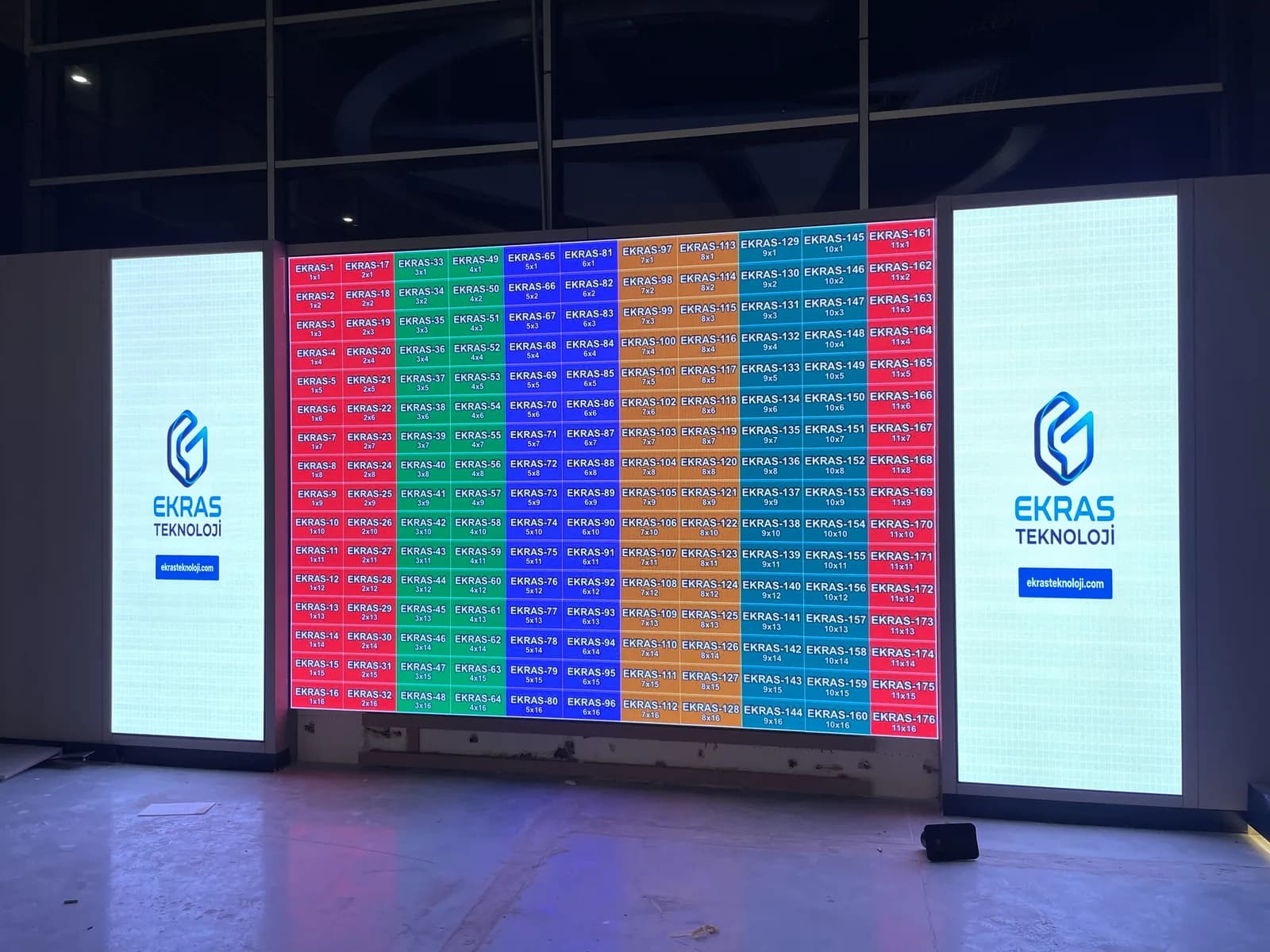

Sahadan Örnek: Modül Numaralandırma Testi
Görsel kontrolün ilk adımlarından biri, her modülün kontrol sisteminde doğru sırayla tanımlandığını görmektir. Bunun için her modülde kendi sütun ve satır konumunun yazdığı bir test deseni oynatırız. Yer değiştirmiş, ters takılmış veya görüntü vermeyen bir modül bu desende tek bakışta fark edilir.
Parlaklık ve Renk Ayarlarını Kontrol Ediyoruz
Ekranın bulunduğu ortam, parlaklık ihtiyacını doğrudan etkiler. İç mekanda yüksek parlaklık her zaman doğru sonuç vermez; dış mekanda veya cam arkasında ise görünürlük için daha güçlü bir ayar gerekebilir.
Montaj sonrası kontrolde beyaz dengesi, renk tutarlılığı, gri ton geçişleri ve parlaklık dağılımı değerlendirilir. Amaç, izleyicinin ekranın farklı bölgelerinde rahatsız edici renk veya ışık farkı görmemesidir.
Elektrik ve Güvenlik Kontrollerini Yapıyoruz
Görüntü doğru olsa bile elektrik altyapısı kontrol edilmeden sağlıklı teslim yapılmış sayılmaz. Besleme hattı, topraklama, sigorta/kesici yapısı, güç dağılımı, kablo düzeni ve erişilebilirlik sahada incelenir.
Bu adım hem güvenlik hem de işletme maliyeti açısından önemlidir. Kurulum öncesi tahmini tüketim için LED ekran power supply hesaplayıcı kullanılabilir; montaj sonrası kontrolde ise sahadaki gerçek çalışma koşulları dikkate alınır.
Konstrüksiyon ve Servis Erişimini İnceliyoruz
Ekranın taşıyıcı yapısı, bağlantı noktaları, sabitleme şekli ve servis erişimi teslim öncesi kontrol edilir. Özellikle büyük metrekareli LED ekranlarda veya dış mekan uygulamalarında bu adım uzun ömür ve güvenlik için kritiktir.
Kabloların açıkta, etiketsiz veya erişimi zor şekilde bırakılması ileride bakım sürecini zorlaştırabilir. Bu yüzden montaj kalitesi yalnızca estetik görünüm değil, servis yapılabilirlik açısından da değerlendirilir.
Test Sonuçlarını Raporluyoruz
Kabul testinin en önemli çıktısı, sözlü onay değil yazılı kayıt olmalıdır. Görsel kontrol notları, varsa ölçüm değerleri, fotoğraf/video kayıtları, tespit edilen eksikler ve yapılan düzeltmeler proje dosyasına eklenir.
Bu raporlama, hem müşterinin teslim aldığı sistemi daha net görmesini sağlar hem de garanti, bakım ve teknik servis süreçleri için referans oluşturur.
Kısa Kabul Testi Kontrol Listesi
Sık Sorulan Sorular
LED ekran montajından sonra kabul testi neden yapılır?
Kabul testi, ekranın gerçek sahada doğru çalıştığını ve proje kapsamındaki görüntü, kontrol, elektrik ve montaj kriterlerini karşıladığını doğrulamak için yapılır.
Montaj sonrası kabul testi ile SAT aynı şey mi?
Çoğu projede montaj sonrası kabul testi, SAT yani saha kabul testi kapsamına girer. SAT daha resmi bir çerçeve sunarken, montaj sonrası test sahadaki pratik kontrol adımlarını ifade eder.
Kabul testinde yalnızca görüntüye bakmak yeterli mi?
Hayır. Görsel kalite önemlidir, ancak kontrol sistemi, elektrik altyapısı, konstrüksiyon, kablolama, servis erişimi ve dokümantasyon da kabul sürecine dahil edilmelidir.
Test sonuçları müşteriye nasıl sunulmalı?
Proje kapsamına göre kontrol listesi, fotoğraf/video kaydı, ölçüm notları ve kabul tutanağıyla paylaşılmalıdır. Böylece teslim süreci yazılı ve izlenebilir hale gelir.
Sonuç
LED ekran montajı bittikten sonra yapılan kabul testleri, projenin teslim koşullarını daha ölçülebilir hale getirir. Görsel kalite, kontrol sistemi, elektrik altyapısı, konstrüksiyon, gözlem ve raporlama birlikte ele alındığında teslim süreci daha şeffaf ilerler.
Ekras Teknoloji olarak kabul testlerini proje kapsamına göre planlıyor; ekranın yalnızca çalışıp çalışmadığını değil, sahadaki kullanım koşullarına uygunluğunu da değerlendirmeye odaklanıyoruz.
