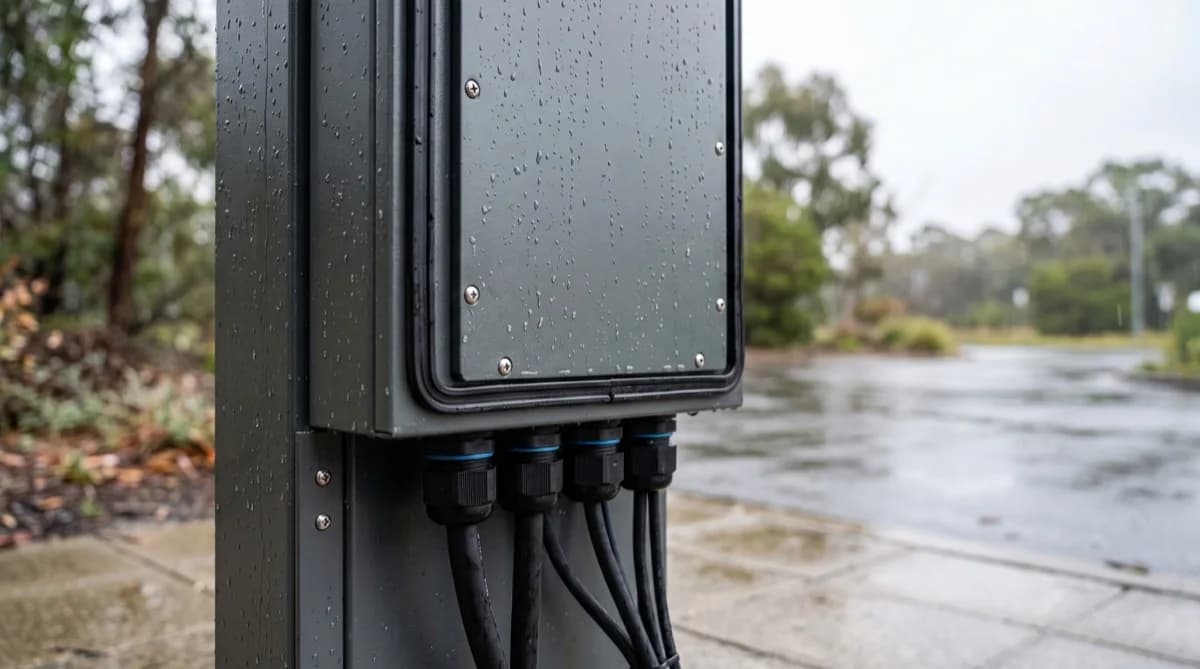

IP54, IP65 ve IP67 Arasındaki Fark Nedir?

LED ekran datasheet'lerinde sıkça karşılaşılan bir başka teknik ifade IP koruma sınıfıdır. IP54, IP65, IP67 gibi kodlar, ilk bakışta birbirine benzer görünse de aslında ekranın su ve toza karşı ne kadar dayanıklı olduğunu çok net şekilde tanımlayan uluslararası bir standarttır. Bu yazıda IP derecelendirmesinin nasıl okunduğunu, IP54, IP65 ve IP67 arasındaki farkları ve bu bilginin LED ekran seçiminde neden bu kadar önemli olduğunu anlatıyoruz.

IP Kodu Nasıl Okunur?

IP (Ingress Protection - Nüfuz Koruması) kodu, "IP" harflerinden sonra gelen iki rakamla ifade edilir. Bu iki rakamın her biri farklı bir koruma türünü gösterir:

• Birinci rakam: Katı partiküllere (toz, kum, küçük nesneler) karşı koruma seviyesini gösterir. 0'dan 6'ya kadar derecelendirilir; 6, en yüksek toz koruması anlamına gelir.
• İkinci rakam: Sıvılara (su, nem) karşı koruma seviyesini gösterir. tanımlı test türlerini gösterir; daha yüksek sayı her farklı su etkisine karşı otomatik koruma anlamına gelmez.

Yani "IP65" ifadesi, "6 seviyesinde toz koruması + 5 seviyesinde su koruması" anlamına gelir.

IP54 Ne Anlama Gelir?

Toz Koruması (5): Tam toz geçirmezlik garanti edilmez, ancak ekipmanın çalışmasını engelleyecek miktarda toz girişi önlenir. Kısmi bir koruma söz konusudur.

Su Koruması (4): Her yönden gelen su sıçramalarına karşı koruma sağlar. Sıçramaya karşı test edilen korumadır; su jetine veya suya batırmaya karşı koruma iddiası değildir.

IP54 Nerelerde Yeterlidir? IP54, genellikle yarı açık alanlar için düşünülür: saçak altları, kapalı verandalar, doğrudan yağmura maruz kalmayan ama nem ve hafif toz içeren ortamlar. Tam anlamıyla açık havada, yoğun yağış alan bir konumda IP54 yeterli bir koruma sunmaz.

IP65 Ne Anlama Gelir?

Toz Koruması (6): Tam toz geçirmezlik sağlar; hiçbir toz partikülü içeri giremez.

Su Koruması (5): Herhangi bir yönden gelen düşük basınçlı su jetlerine karşı koruma sağlar. Bu, standardın tanımladığı jet koşullarındaki test sonucudur; her basınç ve her hortum uygulaması için garanti değildir.

IP65 Nerelerde Yeterlidir? IP65, standart dış mekan LED ekran uygulamaları için sektörde en yaygın kabul gören koruma seviyelerinden biridir. Yağmura doğrudan maruz kalan billboard'lar, bina cepheleri ve açık alan reklam panoları için genellikle yeterli bir koruma sunar.

IP67 Ne Anlama Gelir?

Toz Koruması (6): IP65 ile aynı, tam toz geçirmezlik.

Su Koruması (7): Üreticinin beyan ettiği ve ilgili standardın koşullarına uygun geçici daldırma testini ifade eder. Tam derinlik ve süre için ürünün test raporuna bakılmalıdır. IP67, IP65'in su jeti testini otomatik olarak kapsamaz.

IP67 Nerelerde Yeterlidir? IP67, standart yağmur ve su sıçraması korumasının ötesine geçer. Geçici suya batma riski olan bileşenlerde değerlendirilebilir; deniz kenarında tuz/korozyon dayanımı ve su jetine maruziyet ayrıca incelenmelidir. Bu seviye, çoğu standart dış mekan LED ekran projesinde zorunlu değildir, ama özel risk taşıyan konumlarda önemli bir güvence sağlar.

LED Ekranlarda Ön ve Arka Yüzey İçin Neden Farklı IP Değerleri Verilir?

Birçok outdoor LED ekran datasheet'inde, ön yüzey ve arka yüzey için ayrı ayrı IP değerleri belirtilir (örneğin "IP65/IP54" gibi). Bunun nedeni, ekranın ön yüzünün doğrudan yağmur ve dış etkenlere maruz kalırken, arka yüzünün genellikle bir kabin içinde daha korumalı bir konumda bulunmasıdır. Bu yüzden ön yüzeyde daha yüksek bir koruma sınıfı, arka yüzeyde ise görece daha düşük bir sınıf yeterli görülebilir. Teklif değerlendirirken hem ön hem arka yüzey IP değerini ayrı ayrı kontrol etmek, ekranın gerçek koruma seviyesini doğru anlamanızı sağlar.

Yanlış IP Sınıfı Seçmenin Riskleri

Gereğinden Düşük IP Sınıfı Seçmek Yetersiz koruma sınıfına sahip bir ekranı yoğun yağış alan bir dış mekanda kullanmak, nem ve su girişi nedeniyle kısa sürede elektronik arızalara, kısa devrelere hatta ekranın tamamen kullanılmaz hale gelmesine yol açabilir.

Gereğinden Yüksek IP Sınıfı Seçmek IP67 gibi çok yüksek bir koruma sınıfı, genellikle daha karmaşık bir üretim süreci ve daha yüksek maliyet gerektirir. Eğer projeniz bu seviyede bir koruma gerektirmiyorsa (örneğin standart bir bina cephesi uygulaması), bu ek maliyet gereksiz olabilir.

IP Sınıfı Seçerken Nelere Dikkat Etmelisiniz?

• Ekranın kurulacağı ortamı net şekilde tanımlayın: İç mekan mı, dış mekan mı, yarı açık bir alan mı?
• Yağış yoğunluğunu ve su baskını riskini değerlendirin: Bölgenizin iklim koşulları nasıl?
• Ekranın konumunu değerlendirin: Zemine yakın mı, yükseklikte mi, su birikintisi riski var mı?
• Ön ve arka yüzey IP değerlerini ayrı ayrı kontrol edin.
• Belirtilen IP değerinin bağımsız bir test veya sertifikasyonla desteklenip desteklenmediğini sorgulayın.

IP Sınıfı ile Kullanım Ortamı Eşleştirmesi

• İç mekan, kontrollü ortam: Genellikle özel bir IP sınıfı gerektirmez (IP20-IP40 civarı yeterlidir).
• Yarı açık alan (saçak altı, kapalı veranda): IP54 civarı bir koruma genellikle yeterlidir.
• Standart dış mekan (yağmura maruz kalan billboard, cephe): IP65 sektör standardı olarak kabul edilir.
• Su baskını riski olan, zemine yakın veya deniz kenarı uygulamaları: IP67 gibi daldırma koruması gerekip gerekmediği ürünün ve kurulumun gerçek maruziyetine göre değerlendirilmelidir.

Sonuç

IP54, IP65 ve IP67 arasındaki fark, sadece bir sayı farkından ibaret değildir; her biri farklı bir çevresel risk seviyesine karşı farklı bir koruma derecesi sunar. IP54 hafif nem ve toza karşı temel bir koruma sağlarken, IP65 standart dış mekan kullanımı için sektörde en yaygın kabul gören seviyedir; IP67 ise belirli geçici daldırma koşulları için ayrı bir test düzeyidir; tüm dış ortam risklerini tek başına karşılamaz. Projenizin kurulacağı ortamı ve maruz kalacağı gerçek çevresel koşulları net şekilde tanımlayarak doğru IP sınıfını seçmek, hem ekranın uzun vadeli güvenilirliğini hem de gereksiz maliyetlerden kaçınmanızı sağlar.

IP derecelendirmesi için kaynak: IEC 60529.
