LED Panel Nedir?

LED panel terimi, kullanıldığı bağlama göre farklı ürünleri ifade edebilir. LED ekran sektöründe görüntü oluşturan modül veya kabin için kullanılırken, aydınlatma sektöründe tavana takılan beyaz ışıklı armatür anlamına gelebilir.

Görüntüleme Amaçlı LED Panel

LED ekran modülü; kırmızı, yeşil ve mavi LED çiplerin bir PCB üzerine belirli bir düzende yerleştirildiği temel görüntüleme birimidir. Modüller yan yana ve üst üste bağlanarak daha büyük bir ekran oluşturur. 320×160 mm gibi ölçüler modülün fiziksel boyutunu, pixel pitch ise piksel merkezleri arasındaki mesafeyi belirtir.

Aydınlatma Amaçlı LED Panel

Ofis, mağaza ve konutlarda kullanılan aydınlatma LED panelleri görüntü üretmez. Sabit veya ayarlanabilir beyaz ışık vermek için tasarlanır. İçlerinde LED çip bulunması, onları görüntüleme amaçlı LED ekran modülüyle aynı ürün yapmaz.

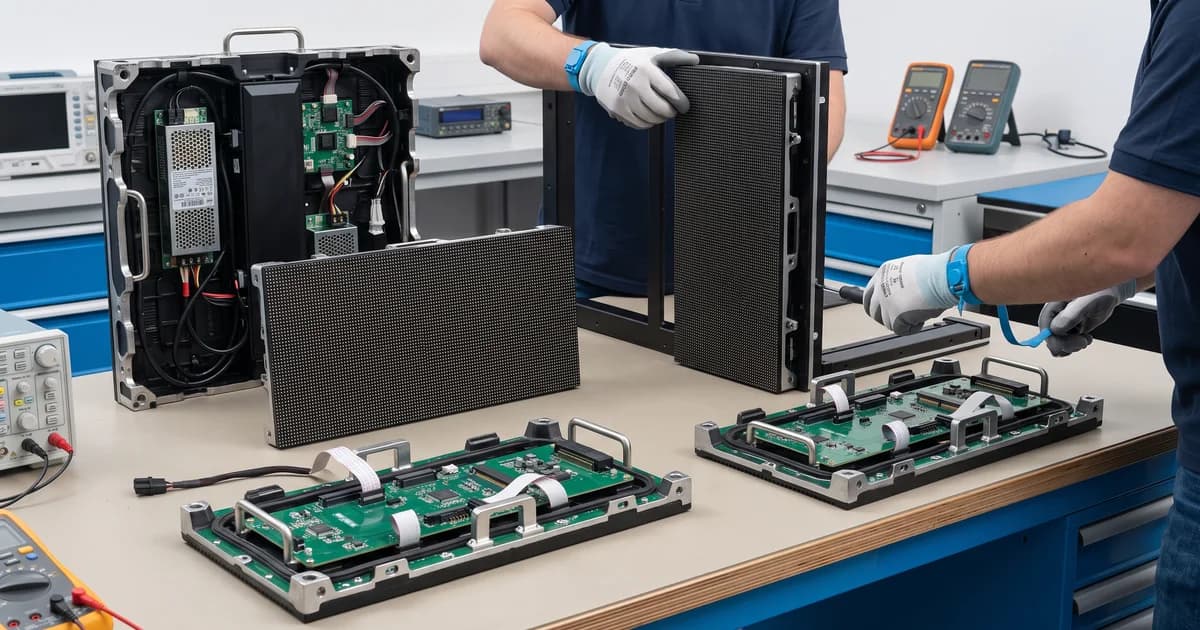

Görüntüleme Panelinin Temel Bileşenleri

• LED çipler: Kırmızı, yeşil ve mavi ışık bileşenlerini üretir.
• PCB: Çiplerin ve elektronik devrenin taşıyıcısıdır.
• Sürücü IC'ler: LED'lerin parlaklığını ve taramasını kontrol eder.
• Konnektörler: Güç ve veri bağlantısını sağlar.
• Kabin veya kasa: Modülü korur ve montajı mümkün kılar.

LED Panel, Modül ve Kabin Farkı

Sektörde bu kelimeler her firmada aynı anlamda kullanılmayabilir. Bazı tedarikçiler tek PCB birimini modül, bu modülün çerçeveli halini panel, modülleri ve elektronik bileşenleri taşıyan yapıyı ise kabin olarak adlandırır. Teklifte panel ifadesinin tam olarak hangi fiziksel birimi anlattığı mutlaka netleştirilmelidir.

Panel Seçerken Hangi Özelliklere Bakılmalı?

Pixel pitch izleme mesafesine, parlaklık kullanım ortamına, IP koruması dış mekan koşullarına, modül ölçüsü ise yedek parça ve montaj planına uygun olmalıdır. Kamera önünde kullanım varsa yenileme hızı, scan yapısı ve kalibrasyon da ayrıca değerlendirilmelidir.

Sonuç

LED panel, bağlama göre görüntüleme modülünü veya aydınlatma armatürünü anlatabilir. LED ekran projesinde doğru ürünü seçmek için panelin modül mü, kabin mi olduğunu; pixel pitch, parlaklık, IP sınıfı ve fiziksel ölçüyle birlikte teknik olarak doğrulamak gerekir.
